산업 자동화용 36mm 슬롯리스 브러시리스 DC 모터

36mm 슬롯리스 브러시리스 DC 모터 – 제품 개요

36mm 슬롯리스 브러시리스 DC 모터는 산업 등급 성능을 위해 설계되었습니다. 슬롯리스 기술의 부드러움 장점을 유지하면서
36mm 슬롯리스 브러시리스 DC 모터는 더 높은 연속 토크와 향상된 열 용량을 제공하므로 까다로운 자동화 및 로봇 애플리케이션에 적합합니다.

주요 특징

• 높은 연속 토크 출력

• 진동 없는 모션을 위한 무슬롯 디자인

• 산업용 건설

• 탁월한 속도 및 토크 제어

• 유연한 전기 구성

• 긴 서비스 수명

의 일반적인 응용 분야 36mm 슬롯리스 브러시리스 DC 모터

36mm 슬롯리스 브러시리스 DC 모터는 에 널리 사용됩니다. 산업 자동화 및 로봇 공학 .

일반적인 응용 분야는 다음과 같습니다.

• 소형 산업용 로봇

• 자동화 조립 장비

• 정밀 모션 플랫폼

• 스마트 제조 기계




애플리케이션 하이라이트

• 지속적인 부하에도 안정적인 작동

• 원활한 작동으로 인한 유지보수 감소

• 향상된 시스템 수명

• 폐쇄 루프 모션 제어에 적합

기술  사양 36mm 슬롯리스 브러시리스 DC 모터 의

다음 기술 데이터는  36mm 슬롯리스 브러시리스 DC 모터 에 적용됩니다..

전기적 매개변수

• 정격 전압 옵션: 18-48V.

• 정격 속도: 7340-11700rpm(맞춤형)

• 정격 토크: 70-100mN.m(맞춤형)


• 출력 전력: 68-85W(맞춤형)

선택적 구성

• 홀 센서 또는 인코더 피드백

• 맞춤형 샤프트 또는 커넥터 유형

• 케이블 또는 단자 변형




무슬롯모터.pdf



모터 특성
모터 부품 번호								36ZWWC60
극 쌍								-					1									1										1									1								2
종단 저항, 위상-위상								Ω					0.6									0.68										1.45									2.1								0.41
단자 인덕턴스, 위상-위상								MH					0.08									0.1										0.19									0.27								0.042
권선접속 방식								-					스타 연결									스타 연결										스타 연결									스타 연결								스타 연결
절연 등급								-					비									비										비									비								비
의무 유형								-					S2									S2										S2									S2								S1
피드백 방법								-					홀 센서									홀 센서										홀 센서									홀 센서								홀 센서
정류 각도								-					120°									120°										120°									120°								120°
절연강도 (내전압)								-					500VAC/1KHz/1mA/1초
절연저항								-					100MΩ/500VDC
무게								g					270									270										270									270								270
정격전압								다섯					18									24										36									48								24
정격 출력								여					68									69										74									85								85
정격 토크								mN·m					70									70										70									70								100
정격 속도								RPM					7340									9345										10000									11700								8100
정격전류								에이					4.97									3.78										2.59									2.21								4.80
로드 속도 없음								RPM					10000									11000										11500									13000								10300
부하 전류 없음								에이					0.37									0.37										0.22									0.2								0.36
모터 효율								%					76									76										79.5									80								84.4
소음(주변 소음 20dB, 테스트 거리 1m)								데시벨					<50									<50										<50									<50								<50
내열성 (무부하)								K/W					0.42									0.43										0.44									0.36								0.58
열 시정수 (무부하)								에스					1350									1350										2700									1080								1330
주변 온도								℃					21.1									23.1										20.1									20.4								19.5
최대 권선 온도 (무부하)								℃					49.4									52.9										52.8									50.8								69.3
토크 상수								mN·m/A					14.08									18.50										27.07									31.62								20.83
역기전력 상수 - 피크 값								V/Krpm					2.09									2.74										4.01									4.68								3.08
역기전력 상수 - 유효값								V/Krpm					1.47									1.94										2.83									3.31								2.18
피크 토크								mN·m					422.47									653.09										672.16									722.82								1219.51
피크 전류								에이					30									35										25									23								59
로터 관성								g·cm²					39									39										39									39								39
기계적 시정수								ms					11.80									7.75										7.72									8.19								3.68
종료 벨								-					스테인레스 스틸
베어링								-					깊은 홈 볼 베어링
자석								-					소결 NdFeB
회전축								-					탄소강

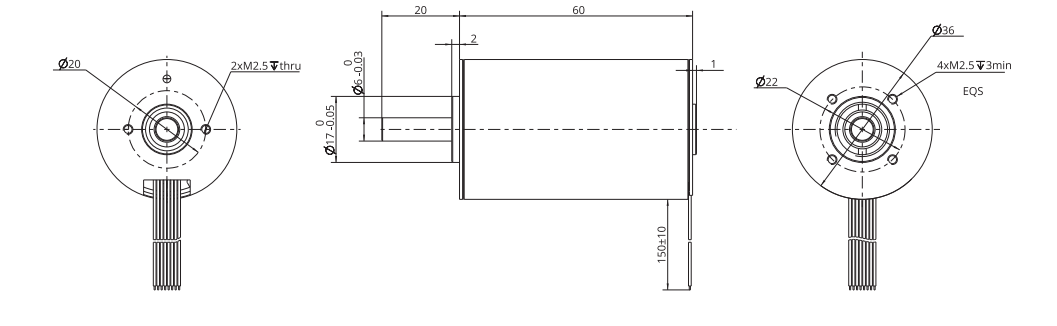

의 치수 도면 36mm 슬롯리스 브러시리스 모터 36ZWWC60

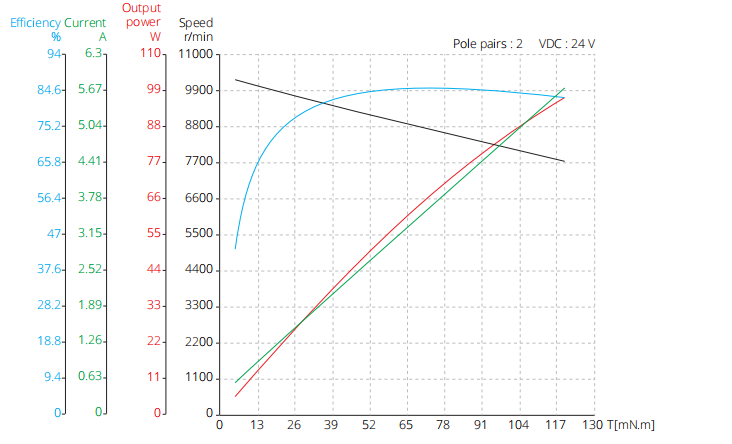

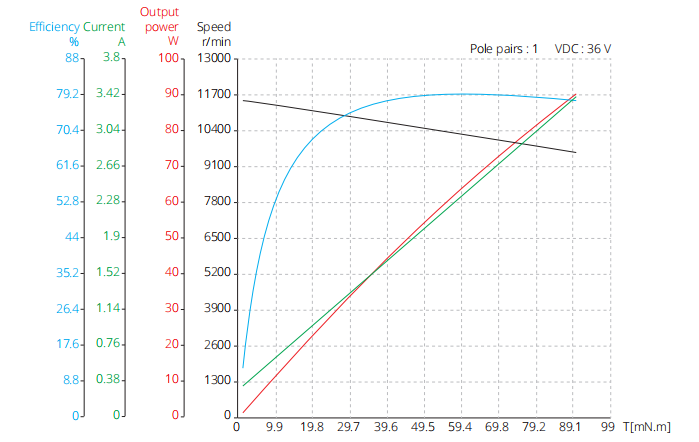

의 성능 곡선 36mm 슬롯리스 브러시리스 모터 36ZWWC60

FAQ – 36mm 슬롯리스 브러시리스 DC 모터

Q1:  36mm 슬롯리스 브러시리스 DC 모터가  산업용 로봇에 적합합니까?

예, 특히 소형 로봇 모듈의 경우 그렇습니다.

Q2:  36mm 슬롯리스 브러시리스 DC 모터가  지속적으로 작동할 수 있습니까?

예,  36mm 슬롯리스 브러시리스 DC 모터는  연속 작업용으로 설계되었습니다.

Q3: 능동 냉각이 필요합니까?

일반적으로 그렇지 않지만 선택적으로 냉각을 사용할 수 있습니다.

Q4: 전기적 특성을 맞춤 설정할 수 있나요?

예, 권선과 전압을 맞춤 설정할 수 있습니다.

Q5:  36mm 슬롯리스 브러시리스 DC 모터는  폐쇄 루프 제어를 지원합니까?

예, 인코더 통합이 가능합니다.

Q6: 장기적인 OEM 협력이 지원됩니까?

예, 엔지니어링 지원이 포함됩니다.
