산업용 및 상업용 드라이브 시스템을 위한 83ZYT 고속 브러시형 DC 모터

83mm  83ZYT  브러시형 DC 모터 - 제품 개요

고정 장비 플랫폼용 고속 브러시 DC 모터

A83ZYT DC 모터는 고전압 DC 플랫폼에서 상대적으로 높은 작동 속도와 안정적인 출력이 필요한 애플리케이션을 위해 설계되었습니다. 저전압 고전류 모터와 비교하여 A83ZYT 시리즈는 특히 110V 및 220V DC 시스템 에서 더 낮은 전류 레벨로 강력한 성능을 달성할 수 있습니다..

따라서 이미 고전압 DC 전원을 사용할 수 있는 고정 장비, 산업용 기계 및 상업용 장치에 적합한 모터 플랫폼입니다. 모터는 풀리, 벨트, 커플링, 펌프 헤드, 롤러, 팬, 기어박스 또는 고객이 설계한 변속기 시스템과 연결할 수 있습니다.

산업 통합을 위한 110V 및 220V DC 옵션

대표 모델에는 110V DC 버전 과 220V DC 버전이 모두 포함됩니다. 이를 통해 OEM 고객은 모터를 다양한 제어 시스템 및 전원 공급 플랫폼과 일치시킬 때 더 많은 유연성을 얻을 수 있습니다.

중전압 장비용 110V DC 모델

110V 모델은 안정적인 속도와 적당한 전류 수준이 필요한 장비에 적합합니다. 이러한 모델은 상업용 기계, 산업용 모듈 및 특수 DC 전원 시스템에 고려될 수 있습니다.

고전압 드라이브 시스템용 220V DC 모델

220V 모델은 고정식 산업 장비 또는 고전압 DC 전원 시스템을 사용하는 상업용 기계에 적합합니다. 저전압 모터와 비교하여 고전압 모델은 유사한 전력 수준에 대한 전류 수요를 줄일 수 있으므로 특정 장비의 배선 및 컨트롤러 설계를 단순화하는 데 도움이 될 수 있습니다.

대표적인 기술 매개변수

A83ZYT 시리즈에는 A83ZYT001, A83ZYT002, A83ZYT004, A83ZYT005, A83ZYT006, B83ZYT001, B83ZYT002 및 B83ZYT005 와 같은 여러 대표적인 모델이 포함됩니다 . 이 모델은 전압, 속도, 토크, 전력 및 모터 길이의 다양한 조합을 제공합니다.

262W 고속 출력을 위한 A83ZYT001 및 A83ZYT002

A83ZYT001 A83ZYT002 모델 및 은 약 0.5N·m 정격 토크와 약 262W 정격 전력을 제공합니다. A83ZYT001 모델은 220V DC 에서 작동하고, A83ZYT002 모델은 에서 작동합니다 110V DC . 둘 다 정격 속도 정도를 요구하는 고속 장비에 적합합니다. 5000rpm .

고속 220V 애플리케이션을 위한 A83ZYT004

모델 은 A83ZYT004 에서 작동하며 220V DC 약 0.5N·m 정격 토크, 약 288W 정격 전력, 약 5500rpm 의 정격 속도를 제공합니다 . 안정적인 토크 출력을 유지하면서 약간 더 높은 속도가 필요한 용도에 적합합니다.

더욱 강력한 0.8N·m 출력을 위한 A83ZYT005

모델 A83ZYT005 은 약 0.8N·m 의 정격 토크, 약 4500rpm 의 정격 속도, 약 의 정격 출력을 제공합니다 377W . 이 모델은 상대적으로 높은 작동 속도를 유지하면서 더 많은 토크가 필요한 장비에 적합합니다.

최대 나열된 전력에 대한 A83ZYT006

모델 A83ZYT006 은 약 0.8N·m 정격 토크, 약 6300rpm 의 정격 속도 , 최대 약 528W 의 정격 출력을 제공합니다 . 이는 대표 표에서 가장 높게 나열된 전원 옵션이며 까다로운 고속 드라이브 애플리케이션에 고려할 수 있습니다.

더 긴 본체 구성을 위한 B83ZYT 시리즈

B83ZYT 시리즈 에는 B83ZYT001, B83ZYT002 및 B83ZYT005와 같이 본체 길이가 더 긴 모델이 포함됩니다. 이들 모델은 약 의 정격 토크 0.5N·m ~ 0.8N·m 와 약 262W ~ 377W 의 정격 출력을 제공합니다 . 더 긴 하우징과 안정적인 출력 구조가 요구되는 OEM 장비에 적합합니다.

열 관리를 위한 통풍 엔드 커버 구조

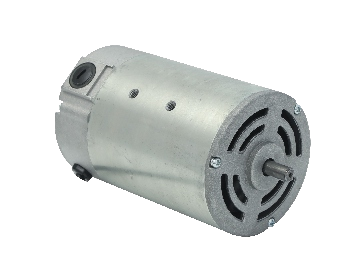

제품 개요 도면에서 A83ZYT 시리즈는 환기 슬롯이 있는 후면 엔드 커버 구조를 사용합니다. 이러한 유형의 설계는 모터 주변의 공기 순환을 개선하는 데 도움이 되며, 특히 모터가 더 높은 속도 또는 더 높은 전력으로 작동하는 응용 분야에서 유용합니다.

OEM 장비의 경우 열 관리가 중요한 요소입니다. 모터 매개변수가 적합하더라도 최종 성능은 여전히 ​​부하 조건, 설치 환경, 냉각 공간 및 듀티 사이클에 따라 달라집니다. Modar Motor는 선택한 모델이 고객의 작업 조건에 적합한지 평가하는 데 도움을 줄 수 있습니다.

엔지니어링 선택 참고 사항

실제 변속기 설계와 속도 일치

A83ZYT 시리즈는 일반적으로 약 4500rpm~6300rpm 의 상대적으로 높은 정격 속도를 제공합니다 . 이 모터를 선택할 때 엔지니어는 연결된 변속기 시스템이 목표 속도에서 안전하게 작동할 수 있는지 확인해야 합니다.

벨트 드라이브, 펌프 헤드, 롤러 및 회전 메커니즘의 경우 풀리, 기어 감속 또는 컨트롤러 설정을 통해 최종 작업 속도를 조정해야 할 수 있습니다. 올바른 모터 속도를 선택하면 성능이 향상되고 불필요한 진동이나 마모가 줄어듭니다.

전압 및 컨트롤러 호환성 확인

A83ZYT 시리즈에는 110V 및 220V DC 옵션이 포함되어 있으므로 고객은 최종 모터를 선택하기 전에 컨트롤러 전압, 정격 전류, 절연 요구 사항 및 안전 설계를 확인해야 합니다.

고전압 DC 모터는 적절한 제어 및 보호 시스템과 일치해야 합니다. 교체 프로젝트의 경우 원래 모터 전압, 속도, 장착 치수 및 샤프트 구조를 비교하는 것도 중요합니다.

듀티 사이클 및 온도 상승 평가

고속 브러시 DC 모터는 연속 작동 중, 특히 부하가 심한 경우 열이 발생할 수 있습니다. 고객은 작업 시간, 정지 시간, 주변 온도, 환기 및 설치 공간을 평가해야 합니다.

연속 또는 장기간 적용 분야의 경우 Modar Motor는 온도 상승을 평가하고 필요한 경우 적절한 맞춤화를 권장할 수 있습니다.

사용자 정의 옵션

샤프트 맞춤화

모터 샤프트는 고객의 기계적 연결 방법에 따라 맞춤 설정할 수 있습니다. 옵션에는 원형 샤프트, D컷 샤프트, 플랫 샤프트, 나사산 샤프트, 키홈 샤프트, 확장 샤프트, 이중 샤프트 또는 특수 가공 샤프트가 포함될 수 있습니다.

이는 모터가 풀리, 벨트, 커플링, 팬, 펌프 임펠러, 롤러 또는 맞춤형 변속기 부품과 연결되는 데 도움이 됩니다.

장착 인터페이스 사용자 정의

전면 커버, 장착 구멍, 위치 직경 및 설치 인터페이스는 고객 도면에 따라 조정될 수 있습니다. 이는 모터가 기존 하우징, 브래킷 또는 기계 프레임에 맞아야 하는 OEM 프로젝트에 유용합니다.

전압, 속도 및 토크 맞춤화

대표 모델은 를 기반으로 하지만 110V 및 220V DC Modar Motor는 고객의 애플리케이션 및 주문 수량에 따라 맞춤형 전압, 속도 및 토크 요구 사항을 평가할 수 있습니다.

케이블 및 커넥터 맞춤화

리드 와이어 길이, 케이블 콘센트 방향, 단자 유형, 커넥터 모델 및 배선 정의를 맞춤화하여 생산 조립을 단순화하고 배선 일관성을 향상시킬 수 있습니다.

모터 길이 및 성능 구성

A83ZYT 및 B83ZYT 모델은 다양한 모터 길이와 출력 레벨을 제공합니다. 고객은 컴팩트한 설치를 위해 더 짧은 본체를 선택하거나 더 강력한 성능과 더 높은 토크 요구 사항을 위해 더 긴 본체를 선택할 수 있습니다.

주요 제품 장점

산업용 드라이브 시스템을 위한 고속 출력

A83ZYT 시리즈는 일반적인 저속 브러시 DC 모터보다 더 높은 정격 속도가 필요한 애플리케이션에 적합합니다. 최대 약 의 정격 속도로 6300rpm 더 빠른 동작이 필요한 변속기 시스템, 회전 메커니즘 및 상용 장비를 지원할 수 있습니다.

110V 및 220V DC 전압 플랫폼

이 시리즈는 고전압 DC 시스템을 지원하므로 110V 또는 220V DC 전원이 사용되는 고정 장비 및 산업용 애플리케이션에 적합합니다.

정격 전력 최대 약 528W

최대 약 528W 의 정격 전력 옵션을 갖춘 A83ZYT 시리즈는 83mm 모터 프레임을 유지하면서 까다로운 장비에 강력한 출력 용량을 제공합니다.

더 나은 공기 흐름을 위한 통풍 후면 커버

통풍형 엔드 커버 디자인은 모터 주변의 공기 흐름을 지원하여 적합한 설치 환경에서 열 관리에 도움이 될 수 있습니다.

Modar Motor의 OEM 맞춤형 지원

Modar 모터는 OEM 고객을 위한 전압, 속도, 토크, 샤프트, 장착 구조, 케이블, 커넥터 및 성능 곡선 조정을 포함하여 맞춤형 브러시 DC 모터 개발을 지원합니다.

일반적인 적용 83mm 83 ZYT 브러시 DC 모터 의

고속 산업용 드라이브 모듈

A83ZYT 모터는 안정적인 고속 회전이 필요한 산업용 드라이브 모듈에 사용할 수 있습니다. 고객의 기계 설계에 따라 벨트, 풀리, 커플링, 롤러 또는 기어 시스템과 연결할 수 있습니다.

상업용 기계

상업용 장비에는 반복 작동을 위해 안정적인 속도와 안정적인 출력을 제공할 수 있는 모터가 필요한 경우가 많습니다. A83ZYT 시리즈는 청소 기계, 자동 판매기, 포장 기계, 사무 기기, 디스플레이 기계 및 서비스 장비에 사용할 수 있습니다.

펌프 및 유체 장비

A83ZYT 시리즈는 고속 회전과 안정적인 토크가 요구되는 펌프 관련 장비에 적용할 수 있습니다. 펌프 애플리케이션의 경우 고객은 정확한 모터 선택을 위해 압력, 유속, 매체 유형, 속도 요구 사항 및 듀티 사이클을 제공해야 합니다.

회전 메커니즘 및 전송 시스템

이 모터는 회전 플랫폼, 롤러, 벨트 구동 시스템, 기계식 변속기 장치 및 맞춤형 드라이브 어셈블리에 사용할 수 있습니다. 고속 출력 덕분에 회전 속도가 핵심 요구 사항인 응용 분야에 적합합니다.

110V 또는 220V DC 공급 장치를 갖춘 고정 장비

A83ZYT 시리즈는 110V 또는 220V DC 전원을 사용하는 고정 장비에 적합합니다. 이러한 응용 분야에는 고전압 DC 모터 작동이 필요한 산업용 기계, 상업용 장치 및 특수 장비 플랫폼이 포함될 수 있습니다.

맞춤형 OEM 전원 장치

많은 OEM 고객은 A83ZYT 모터를 맞춤형 전원 장치 내부의 주요 구동 구성 요소로 사용합니다. Modar Motor는 고객 요구 사항에 따라 샤프트 맞춤화, 장착 조정, 배선 설계 및 샘플 테스트를 지원할 수 있습니다.

기술 사양 83mm 83ZYT 브러시형 DC 모터의

다음 기술 데이터는 83mm 83 ZYT  브러시 DC 모터 에 적용됩니다..

전기적 매개변수

• 정격 전압 옵션: 110/220V 등

• 정격 속도: 4500~6300rpm(맞춤형)

• 정격 토크: 0.5~0.8Nm(맞춤형)


• 출력 전력 범위: 262~528W(맞춤형)

기계적 매개변수

• 외경 83mm

• 맞춤형 커버 장착 크기

• 맞춤형 케이블 길이 및 단자

선택적 구성

• 기어 박스로 사용자 정의 가능

브러시드 DC 모터.pdf

모터 특성

83ZYT 브러시 DC 모터 도면

83ZYT 브러시형 DC 모터 성능 곡선

FAQ – 83mm 83 ZYT  브러시형 DC 모터

83ZYT 브러시드 DC 모터란 무엇입니까?

83ZYT 브러시형 DC 모터는 산업 및 상업용 OEM 장비용으로 설계된 고속 브러시형 DC 모터입니다. 고속 구동 모듈, 펌프, 회전 메커니즘, 고정 장비 및 맞춤형 동력 장치에 적합합니다.

83ZYT 브러시형 DC 모터 시리즈에는 어떤 전압 옵션을 사용할 수 있습니까?

대표적인 모델로는 110V DC, 220V DC 옵션이 있습니다. 이러한 고전압 플랫폼은 적당한 전류 수준으로 안정적인 출력이 필요한 고정 장비 및 산업용 애플리케이션에 적합합니다.

정격 토크 범위는 무엇입니까?

나열된 기술 데이터에 따르면 정격 토크 범위는 약 0.5N·m ~ 0.8N·m 입니다 . 최종 토크는 선택한 모델, 속도, 모터 길이 및 적용 부하에 따라 달라집니다.

정격 전력 범위는 무엇입니까?

대표적인 정격 전력 범위는 약 262W~528W 입니다 . 83ZYT 브러시 DC 모터 모델은 이 시리즈에서 가장 높은 전력을 제공합니다.

83ZYT 브러시형 DC 모터의 정격 속도 범위는 얼마입니까?

나열된 정격 속도 범위는 약 4500rpm~6300rpm 입니다 . 이로 인해 83ZYT 브러시형 DC 모터 시리즈는 많은 저속 브러시형 DC 모터에 비해 고속 응용 분야에 적합합니다.

83ZYT 브러시 DC 모터는 연속 작동에 적합합니까?

연속 작동은 부하, 전류, 온도 상승, 냉각 조건 및 듀티 사이클에 따라 달라집니다. 장시간 작동을 위해 Modar Motor는 작업 지점을 평가하고 적합한 모델이나 맞춤형 설계를 제안하는 데 도움을 줄 수 있습니다.

샤프트를 맞춤 설정할 수 있나요?

예. Modar Motor는 고객 도면이나 샘플에 따라 샤프트 길이, 직경, D컷, 플랫 샤프트, 나사형 샤프트, 키홈, 확장 샤프트, 이중 샤프트 또는 기타 특수 샤프트 구조를 맞춤화할 수 있습니다.

장착 구조를 맞춤 설정할 수 있나요?

예. 장착 구멍, 위치 직경, 전면 커버, 후면 커버 및 설치 인터페이스는 OEM 프로젝트 또는 교체 모터 애플리케이션에 맞게 맞춤 설정할 수 있습니다.

견적을 위해 어떤 정보를 제공해야 합니까?

전압, 목표 속도, 필요한 토크, 부하 유형, 샤프트 도면, 장착 치수, 듀티 사이클, 컨트롤러 정보, 작동 환경 및 예상 연간 수량을 제공하십시오.

Modar Motor는 OEM 및 ODM 맞춤화를 지원합니까?

예. Modar 모터는 전압, 속도, 토크, 샤프트, 장착 인터페이스, 케이블, 커넥터, 회전 방향 및 성능 매개변수를 포함하여 A83ZYT DC 모터에 대한 OEM 및 ODM 사용자 정의를 지원합니다.
