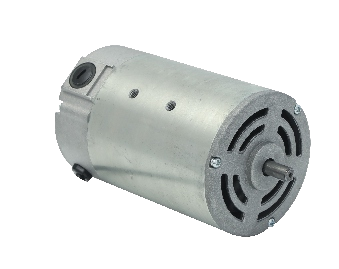

Le moteur CC de la série 83ZYT est un moteur CC à balais à grande vitesse conçu pour les équipements industriels et commerciaux qui nécessitent une rotation stable, un fonctionnement à tension plus élevée et des performances de sortie fiables. Avec un châssis de moteur d'environ 83 mm, la série A83ZYT offre un équilibre pratique entre la taille du moteur, la vitesse nominale, le couple et la puissance, ce qui la rend adaptée aux équipements OEM où des performances d'entraînement constantes sont requises.
Selon les paramètres techniques représentatifs, la série A83ZYT comprend des options 110 V et 220 V CC , avec un couple nominal d'environ 0,5 N·m à 0,8 N·m et une puissance nominale d'environ 262 W à 528 W. Les vitesses nominales répertoriées vont d'environ 4 500 tr/min à 6 300 tr/min , ce qui rend cette série plus adaptée aux applications d'entraînement à grande vitesse que de nombreux modèles de moteurs ZYT à basse vitesse.
Le moteur 83ZYT peut être utilisé dans les modules d'entraînement industriels, les machines commerciales, les systèmes de transmission à grande vitesse, les équipements de nettoyage, les pompes, les mécanismes rotatifs, les équipements d'automatisation et les unités de puissance OEM personnalisées. Modar Motor peut fournir une personnalisation de la tension, de la vitesse, du couple, des dimensions de l'arbre, de l'interface de montage, du fil de connexion, du type de connecteur, du sens de rotation, de la longueur du moteur et des paramètres de performance.
83ZYT
Moteur Modar
83mm
262-528W
0,5 ~ 0,8 Nm
110/220V
100% cuivre pur
2
environ 30 jours
Le moteur CC A83ZYT est conçu pour les applications qui nécessitent une vitesse de fonctionnement relativement élevée et une sortie stable sous une plate-forme CC à tension plus élevée. Par rapport aux moteurs basse tension et courant élevé, la série A83ZYT peut atteindre de solides performances avec des niveaux de courant inférieurs, en particulier dans les systèmes 110 V et 220 V CC..
Cela en fait une plate-forme moteur adaptée aux équipements fixes, aux machines industrielles et aux appareils commerciaux pour lesquels une alimentation CC haute tension est déjà disponible. Le moteur peut être connecté à des poulies, des courroies, des accouplements, des têtes de pompe, des rouleaux, des ventilateurs, des boîtes de vitesses ou des systèmes de transmission conçus par le client.
Les modèles représentatifs incluent les versions 110 V CC et 220 V CC . Cela donne aux clients OEM plus de flexibilité lorsqu'il s'agit d'adapter le moteur à différents systèmes de contrôle et plates-formes d'alimentation électrique.
Les modèles 110 V conviennent aux équipements nécessitant une vitesse stable et des niveaux de courant modérés. Ces modèles peuvent être envisagés pour les machines commerciales, les modules industriels et les systèmes spéciaux alimentés en courant continu.
Les modèles 220 V conviennent aux équipements industriels fixes ou aux machines commerciales utilisant un système d'alimentation CC haute tension. Par rapport aux moteurs basse tension, les modèles à tension plus élevée peuvent réduire la demande de courant pour des niveaux de puissance similaires, ce qui peut contribuer à simplifier le câblage et la conception du contrôleur dans certains équipements.
La série A83ZYT comprend plusieurs modèles représentatifs, tels que A83ZYT001, A83ZYT002, A83ZYT004, A83ZYT005, A83ZYT006, B83ZYT001, B83ZYT002 et B83ZYT005 . Ces modèles offrent différentes combinaisons de tension, vitesse, couple, puissance et longueur du moteur.
Les modèles A83ZYT001 et A83ZYT002 fournissent un couple nominal d'environ 0,5 N·m et 262 W. une puissance nominale d'environ Le modèle A83ZYT001 fonctionne sur 220 V CC , tandis que le A83ZYT002 fonctionne sur 110 V CC . Les deux conviennent aux équipements à grande vitesse nécessitant une vitesse nominale d'environ 5 000 tr/min..
Le modèle A83ZYT004 fonctionne sur 220 V CC et fournit un couple nominal d'environ 0,5 N·m , une puissance nominale d'environ 288 W et une vitesse nominale d'environ 5 500 tr/min . Il convient aux applications nécessitant une vitesse légèrement plus élevée tout en maintenant un couple de sortie stable.
Le modèle A83ZYT005 fournit un couple nominal d'environ 0,8 N·m , une vitesse nominale d'environ 4 500 tr/min et une puissance nominale d'environ 377 W. Ce modèle convient aux équipements qui nécessitent plus de couple tout en conservant une vitesse de fonctionnement relativement élevée.
Le modèle A83ZYT006 fournit un couple nominal d'environ 0,8 N·m , une vitesse nominale d'environ 6 300 tr/min et une puissance nominale jusqu'à environ 528 W. Il s'agit de l'option de puissance la plus élevée répertoriée dans le tableau représentatif et peut être envisagée pour les applications exigeantes d'entraînement à grande vitesse.
La série B83ZYT comprend des modèles avec des corps plus longs, tels que B83ZYT001, B83ZYT002 et B83ZYT005. Ces modèles fournissent un couple nominal d'environ 0,5 N·m à 0,8 N·m , avec une puissance nominale d'environ 262 W à 377 W. Ils conviennent aux équipements OEM où un boîtier plus long et une structure de sortie stable sont requis.
D'après le dessin général du produit, la série A83ZYT utilise une structure de couvercle arrière avec des fentes de ventilation. Ce type de conception est utile pour améliorer la circulation de l'air autour du moteur, en particulier dans les applications où le moteur fonctionne à une vitesse ou une puissance plus élevée.
Pour les équipements OEM, la gestion de la chaleur est un facteur important. Même lorsque les paramètres du moteur sont adaptés, les performances finales dépendent toujours de l'état de charge, de l'environnement d'installation, de l'espace de refroidissement et du cycle de service. Modar Motor peut aider à évaluer si le modèle sélectionné est adapté aux conditions de travail du client.
La série A83ZYT offre des vitesses nominales relativement élevées, généralement autour de 4 500 tr/min à 6 300 tr/min . Lors de la sélection de ce moteur, les ingénieurs doivent confirmer si le système de transmission connecté peut fonctionner en toute sécurité à la vitesse cible.
Pour les entraînements par courroie, les têtes de pompe, les rouleaux et les mécanismes rotatifs, la vitesse de travail finale peut devoir être ajustée via les poulies, le réducteur ou les réglages du contrôleur. La sélection de la bonne vitesse du moteur peut améliorer les performances et réduire les vibrations ou l’usure inutiles.
Étant donné que la série A83ZYT comprend des options 110 V et 220 V CC , les clients doivent confirmer la tension du contrôleur, le courant nominal, les exigences d'isolation et la conception de sécurité avant la sélection finale du moteur.
Les moteurs à courant continu haute tension doivent être associés à des systèmes de contrôle et de protection appropriés. Pour les projets de remplacement, il est également important de comparer la tension, la vitesse, les dimensions de montage et la structure de l'arbre d'origine du moteur.
Les moteurs CC à balais à grande vitesse peuvent générer de la chaleur lors d'un fonctionnement continu, en particulier sous une charge importante. Les clients doivent évaluer le temps de travail, le temps d'arrêt, la température ambiante, la ventilation et l'espace d'installation.
Pour les applications continues ou de longue durée, Modar Motor peut aider à évaluer l'augmentation de la température et recommander une personnalisation appropriée si nécessaire.
L'arbre du moteur peut être personnalisé selon la méthode de connexion mécanique du client. Les options peuvent inclure un arbre rond, un arbre coupé en D, un arbre plat, un arbre fileté, un arbre à rainure de clavette, un arbre allongé, un arbre double ou un arbre usiné spécial.
Cela aide le moteur à se connecter aux poulies, courroies, accouplements, ventilateurs, roues de pompe, rouleaux ou pièces de transmission personnalisées.
Le capot avant, les trous de montage, le diamètre de positionnement et l'interface d'installation peuvent être ajustés selon les dessins du client. Ceci est utile pour les projets OEM où le moteur doit s'adapter à un boîtier, un support ou un châssis de machine existant.
Bien que les modèles représentatifs soient basés sur 110 V et 220 V CC , Modar Motor peut évaluer les exigences personnalisées de tension, de vitesse et de couple en fonction de l'application du client et de la quantité commandée.
La longueur du fil de connexion, la direction de sortie du câble, le type de borne, le modèle de connecteur et la définition du câblage peuvent être personnalisés pour simplifier l'assemblage en production et améliorer la cohérence du câblage.
Les modèles A83ZYT et B83ZYT proposent différentes longueurs de moteur et niveaux de sortie. Les clients peuvent choisir un corps plus court pour une installation compacte ou un corps plus long pour des performances plus élevées et des exigences de couple plus élevées.
La série A83ZYT convient aux applications qui nécessitent une vitesse nominale plus élevée que les moteurs CC à balais à basse vitesse typiques. Avec des vitesses nominales allant jusqu'à environ 6 300 tr/min , il peut prendre en charge les systèmes de transmission, les mécanismes rotatifs et les équipements commerciaux nécessitant un mouvement plus rapide.
La série prend en charge les systèmes CC à tension plus élevée, ce qui la rend adaptée aux équipements fixes et aux applications industrielles où une alimentation 110 V ou 220 V CC est utilisée.
Avec des options de puissance nominale allant jusqu'à environ 528 W , la série A83ZYT offre une forte capacité de sortie pour les équipements exigeants tout en conservant un châssis moteur de 83 mm.
La conception du couvercle d'extrémité ventilé favorise la circulation de l'air autour du moteur, ce qui peut faciliter la gestion de la chaleur dans des environnements d'installation appropriés.
Modar Motor prend en charge le développement personnalisé de moteurs à courant continu à balais, y compris l'ajustement de la tension, de la vitesse, du couple, de l'arbre, de la structure de montage, du câble, du connecteur et de la courbe de performances pour les clients OEM.
Le moteur A83ZYT peut être utilisé dans des modules d'entraînement industriels nécessitant une rotation stable à grande vitesse. Il peut être connecté à des courroies, des poulies, des accouplements, des rouleaux ou des systèmes d'engrenages selon la conception mécanique du client.
Les équipements commerciaux ont souvent besoin de moteurs capables de fournir une vitesse stable et une sortie fiable pour un fonctionnement répété. La série A83ZYT peut être utilisée dans les machines de nettoyage, les équipements de vente, les machines d'emballage, les appareils de bureau, les machines d'affichage et les équipements de service.
La série A83ZYT peut être utilisée dans les équipements liés aux pompes où une rotation à grande vitesse et un couple stable sont requis. Pour les applications de pompes, les clients doivent fournir la pression, le débit, le type de fluide, la vitesse requise et le cycle de service pour une sélection précise du moteur.
Ce moteur peut être utilisé dans les plates-formes rotatives, les rouleaux, les systèmes entraînés par courroie, les unités de transmission mécanique et les ensembles d'entraînement personnalisés. Sa sortie à grande vitesse le rend adapté aux applications où la vitesse de rotation est une exigence clé.
La série A83ZYT convient aux équipements fixes utilisant une alimentation 110 V ou 220 V CC. Ces applications peuvent inclure des machines industrielles, des appareils commerciaux et des plates-formes d'équipements spéciaux nécessitant le fonctionnement d'un moteur à courant continu haute tension.
De nombreux clients OEM utilisent le moteur A83ZYT comme composant d'entraînement principal dans une unité de puissance personnalisée. Modar Motor peut prendre en charge la personnalisation de l'arbre, l'ajustement du montage, la conception du câblage et les tests d'échantillons selon les exigences du client.
Les données techniques suivantes s'appliquent au 83mm 83 ZYT moteur CC à balais .
Options de tension nominale : 110/220 V, etc.
Vitesse nominale : 4 500 ~ 6 300 tr/min (personnalisé)
Couple nominal : 0,5 ~ 0,8 Nm (personnalisé)
Plage de puissance de sortie : 262 ~ 528 W (personnalisé)
diamètre extérieur 83 mm
Taille de montage du couvercle personnalisée
Longueur de câble et borne personnalisées
peut être personnalisé avec boîte de vitesses
Moteur à courant continu brossé.pdf

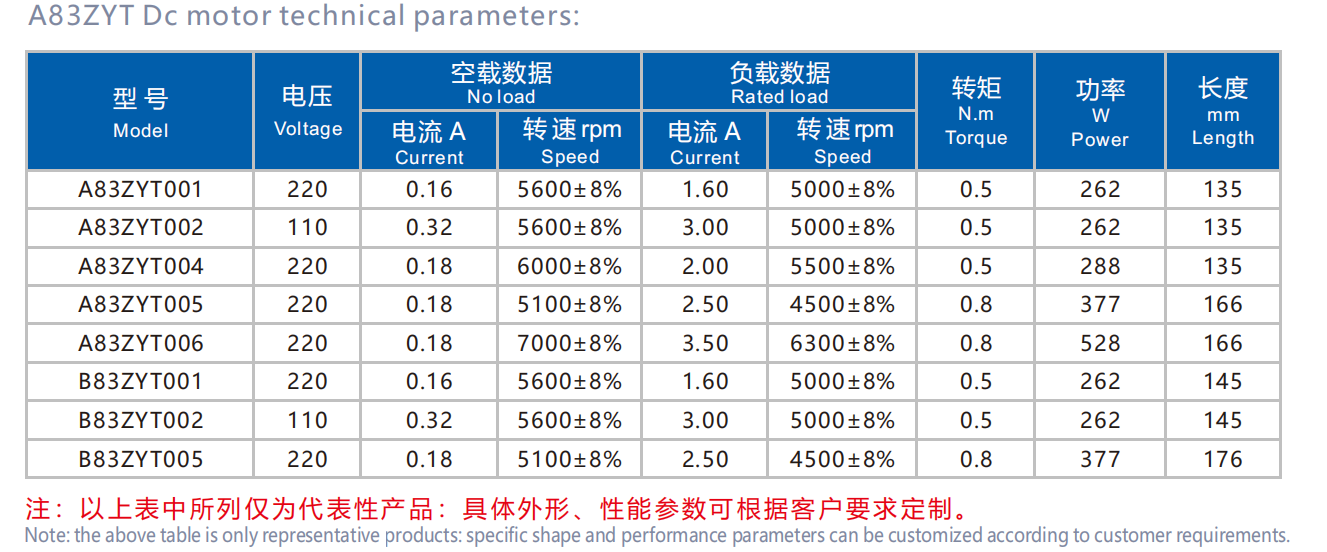

| Caractéristiques du moteur | |||||||||||||||
 |

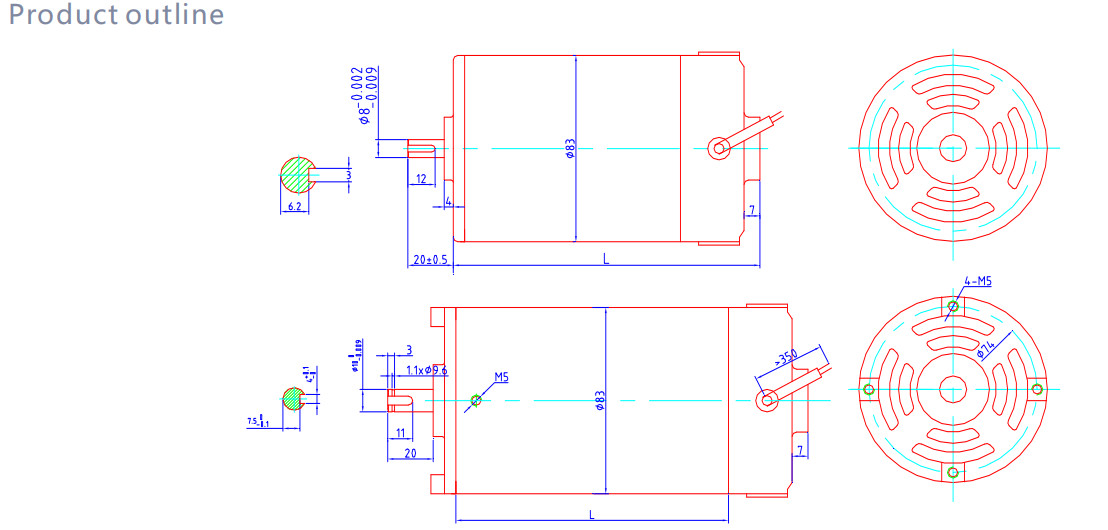

| Dessin du moteur à courant continu brossé 83ZYT |
 |

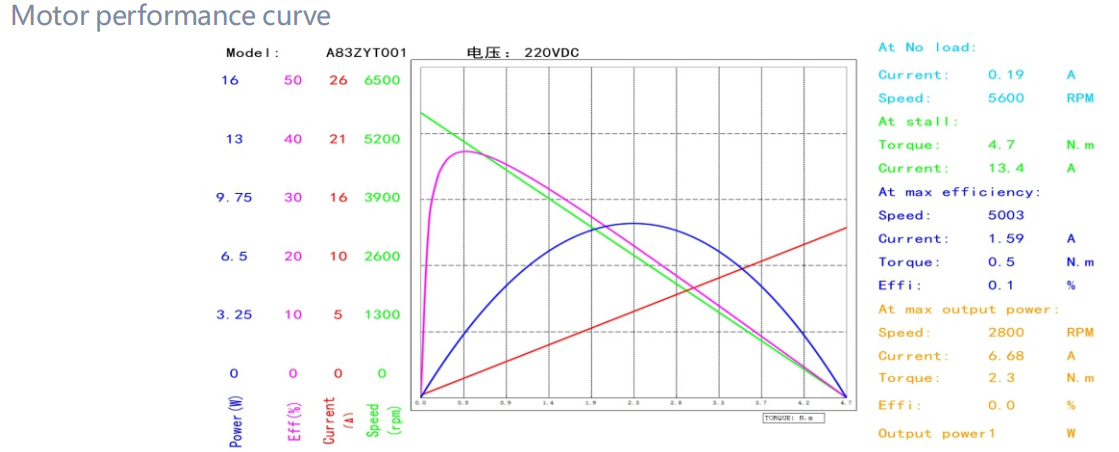

| Courbe de performances du moteur à courant continu brossé 83ZYT |
 |
Le moteur CC à balais 83ZYT est un moteur CC à balais à grande vitesse conçu pour les équipements OEM industriels et commerciaux. Il convient aux modules d'entraînement à grande vitesse, aux pompes, aux mécanismes rotatifs, aux équipements fixes et aux unités de puissance personnalisées.
Les modèles représentatifs incluent des options 110 V CC et 220 V CC . Ces plates-formes à haute tension conviennent aux équipements fixes et aux applications industrielles qui nécessitent une sortie stable avec des niveaux de courant modérés.
Selon les données techniques répertoriées, la plage de couple nominal est d'environ 0,5N·m à 0,8N·m . Le couple final dépend du modèle sélectionné, de la vitesse, de la longueur du moteur et de la charge d'application.
La plage de puissance nominale représentative est d'environ 262 W à 528 W. Le modèle de moteur CC à balais 83ZYT fournit la puissance la plus élevée de cette série.
Les vitesses nominales indiquées vont d'environ 4 500 tr/min à 6 300 tr/min . Cela rend la série de moteurs CC à balais 83ZYT adaptée aux applications à grande vitesse par rapport à de nombreux moteurs CC à balais à basse vitesse.
Le fonctionnement continu dépend de la charge, du courant, de l'augmentation de la température, des conditions de refroidissement et du cycle de service. Pour un fonctionnement de longue durée, Modar Motor peut aider à évaluer le point de fonctionnement et suggérer un modèle approprié ou une conception personnalisée.
Oui. Modar Motor peut personnaliser la longueur de l'arbre, le diamètre, la coupe en D, l'arbre plat, l'arbre fileté, la rainure de clavette, l'arbre allongé, l'arbre double ou d'autres structures d'arbre spéciales selon les dessins ou les échantillons du client.
Oui. Les trous de montage, le diamètre de positionnement, le capot avant, le capot arrière et l'interface d'installation peuvent être personnalisés pour les projets OEM ou les applications de moteur de remplacement.
Veuillez fournir la tension, la vitesse cible, le couple requis, le type de charge, le dessin de l'arbre, les dimensions de montage, le cycle de service, les informations sur le contrôleur, l'environnement d'exploitation et la quantité annuelle prévue.
Oui. Modar Motor prend en charge la personnalisation OEM et ODM pour les moteurs à courant continu A83ZYT, y compris la tension, la vitesse, le couple, l'arbre, l'interface de montage, le câble, le connecteur, le sens de rotation et les paramètres de performance.
