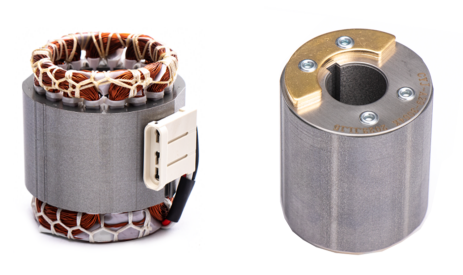

Estator e rotor de enrolamento distribuído de 85 mm – Visão geral do produto

O conjunto de estator e rotor com enrolamento distribuído de 85 mm foi projetado para compressores elétricos e motores de bomba que exigem desempenho eletromagnético estável e saída de torque suave.
Comparado com estruturas de enrolamento concentradas, o layout de enrolamento distribuído ajuda a reduzir a ondulação de torque e a distorção harmônica, tornando-o adequado para aplicações onde baixa vibração e desempenho acústico são críticos.

Esta plataforma estator-rotor suporta sistemas de tensão automotivos típicos, como 320 V e 400 V, e é otimizada para longos ciclos de trabalho em conjuntos de motores selados ou semi-selados.

Principais recursos

• Projeto de enrolamento distribuído para torque mais suave e menor NVH

• Características eletromagnéticas estáveis ​​em amplas faixas de velocidade

• Compatível com arquiteturas de compressores e motores de bombas

• Adequado para plataformas de acionamento elétrico 320V/400V

• Otimizado para integração OEM e programas de produção de longo prazo

Aplicações típicas de estator e rotor de enrolamento distribuído de 85 mm

Este estator e rotor com enrolamento distribuído de 85 mm são amplamente utilizados em aplicações onde  operação suave, funcionamento contínuo e estabilidade térmica  são essenciais.

Em sistemas de compressores elétricos, a estrutura de enrolamento distribuído ajuda a obter uma distribuição de fluxo magnético mais uniforme, o que suporta uma saída de pressão estável e uma operação mais silenciosa durante longos ciclos de operação.  O estator e rotor com enrolamento distribuído de 85 mm  são comumente aplicados em soluções de compressores automotivos e industriais que exigem desempenho consistente sob condições de carga variável.

Em aplicações de motores de bombas,  o estator e rotor com enrolamento distribuído de 85 mm  também são adequados para bombas de água e bombas de óleo, especialmente em sistemas onde a estabilidade e a confiabilidade do fluxo são priorizadas.  O estator e o rotor com enrolamento distribuído de 85 mm  podem ser adaptados a diferentes classes de deslocamento (faixas de 12 a 34 CC), dependendo do projeto do motor e dos requisitos do sistema.

Os casos de uso típicos incluem:

• Compressores elétricos de ar condicionado

• Compressores de refrigeração de bateria e gerenciamento térmico

• Motores de bombas de água para sistemas de circulação térmica

• Motores de bombas de óleo para lubrificação e subsistemas hidráulicos

• Aplicações de compressores industriais de serviço contínuo

Especificações técnicas do estator e rotor de enrolamento distribuído de 85 mm

Série

Os dados técnicos a seguir se aplicam à  de estatores e rotores de enrolamento distribuído de 85 mm série .

Parâmetros Elétricos

• Opções de tensão nominal: 0-800V.

• Velocidade nominal: 0-8600 rpm (personalizado)

• Torque nominal: 0-7,2 Nm (personalizado)

• Faixa de potência de saída: 1,6-5,02 kw (personalizado)

• Faixa de deslocamento da bomba adaptada: 12-34CC

Parâmetros Mecânicos

• Diâmetro externo do estator de 85 mm

• Diâmetro externo do rotor de 54 mm




Configurações opcionais

• Peso de equilíbrio opcional

• O eixo pode ser adicionado e personalizado

Parâmetros do modelo padrão

Modelo

Avaliado Poder

Avaliado Tensão

Avaliado Atual

Avaliado Torque

Velocidade nominal

Eficiência

Densidade Atual

Carga Térmica

F85-27

1,60 kW

300 V

15 braços

2,5Nm

10.000 rpm

90,02%

10Amm²

602J

F85-45

1,80 kW

320 V

7.0 Braços

4,0Nm

4500rpm

90,05%

16Amm²

854J

F85-50

3,20 kW

350 V

11 braços

5,4Nm

6.000 rpm

91,20%

18Amm²

892J

F85-54

4,25 kW

400 V

16 braços

5,2Nm

8.000 rpm

91,80%

21Amm²

1100J

F85-60

5,02 kW

400 V

18. Braços

6,0Nm

8.000 rpm

91,80%

22Amm²

1210J

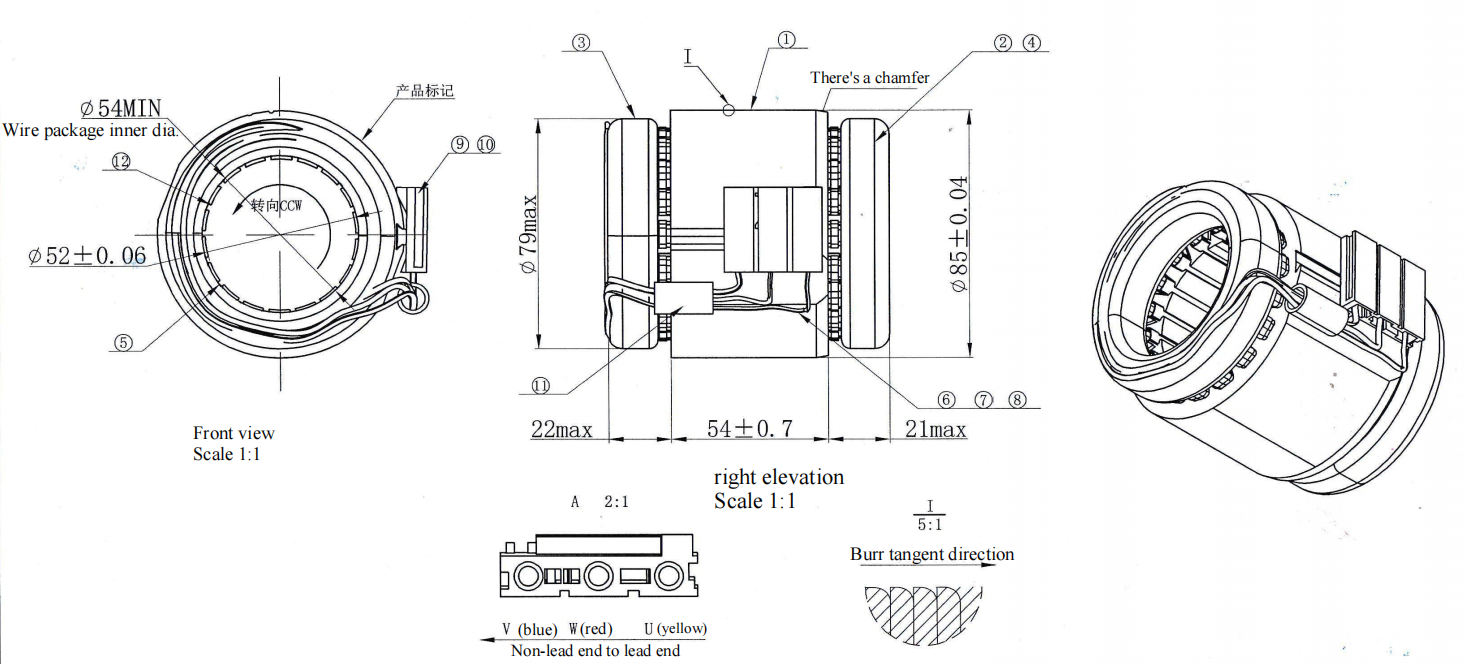

desenho padrão do estator

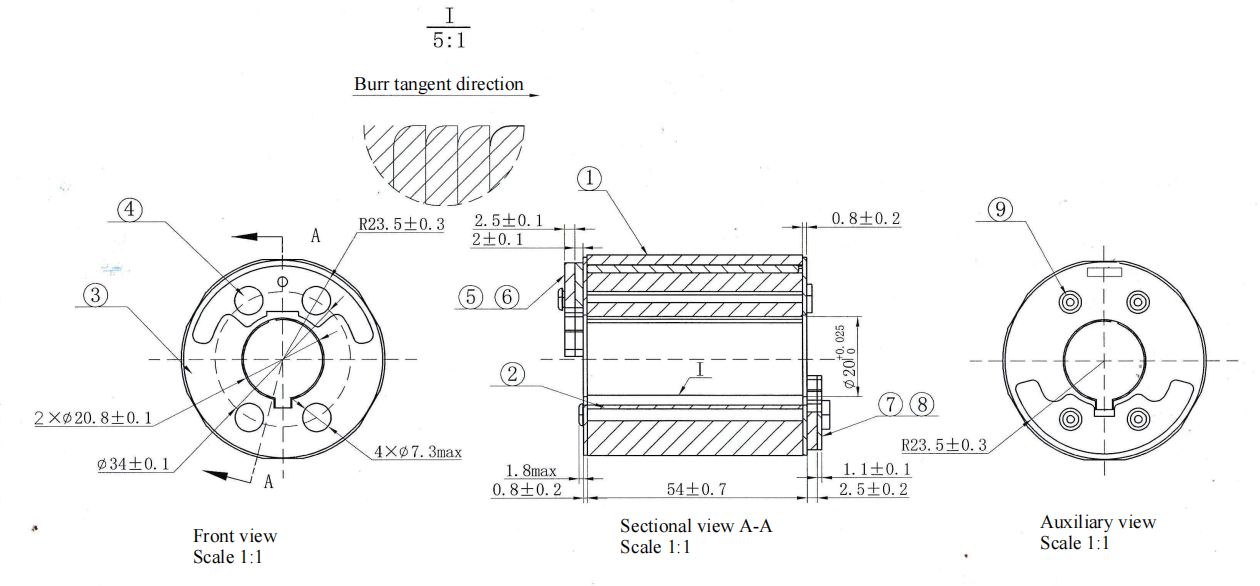

padrão desenho de rotor

FAQ - Estator e rotor de enrolamento distribuído de 85 mm

Q1: Qual é a principal vantagem do enrolamento distribuído neste estator de 85 mm?

O enrolamento distribuído ajuda a reduzir a ondulação de torque e o ruído eletromagnético, tornando-o adequado para uma operação suave e contínua.

Q2:  O estator e o rotor de enrolamento distribuído de 85 mm são  adequados para compressores elétricos?

Sim,  o estator e rotor com enrolamento distribuído de 85 mm  são amplamente utilizados em motores de compressores elétricos que exigem saída de pressão estável e baixa vibração.

Q3:  O estator e o rotor de enrolamento distribuído de 85 mm  também podem ser usados ​​para motores de bomba?

Sim,  o estator e o rotor com enrolamento distribuído de 85 mm  podem ser aplicados a motores de bombas de água e de óleo, dependendo do projeto do sistema.

Q4: Quais sistemas de tensão  o estator e o rotor de enrolamento distribuído de 85 mm  suportam?

O estator e rotor de enrolamento distribuído de 85 mm  são comumente projetados para plataformas elétricas automotivas de 0-800V.

Q5:  O estator e o rotor de enrolamento distribuído de 85 mm podem  ser personalizados para diferentes faixas de CC?

Sim, a faixa de deslocamento aplicável de 12-34CC depende do projeto do motor e pode ser ajustada de acordo com as necessidades do projeto.

Q6: O peso de equilíbrio no  estator e rotor de enrolamento distribuído de 85 mm pode  ser removido?

Sim, o peso de equilíbrio pode ser removido.
