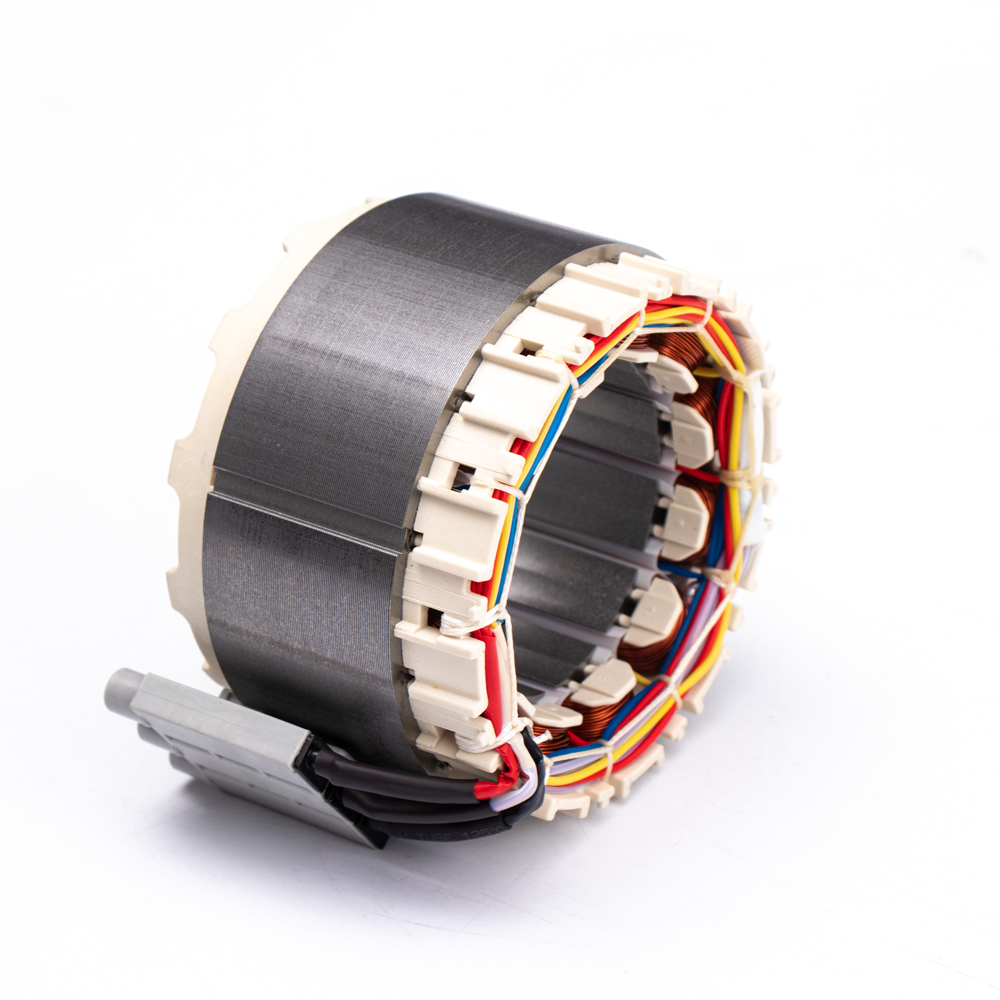

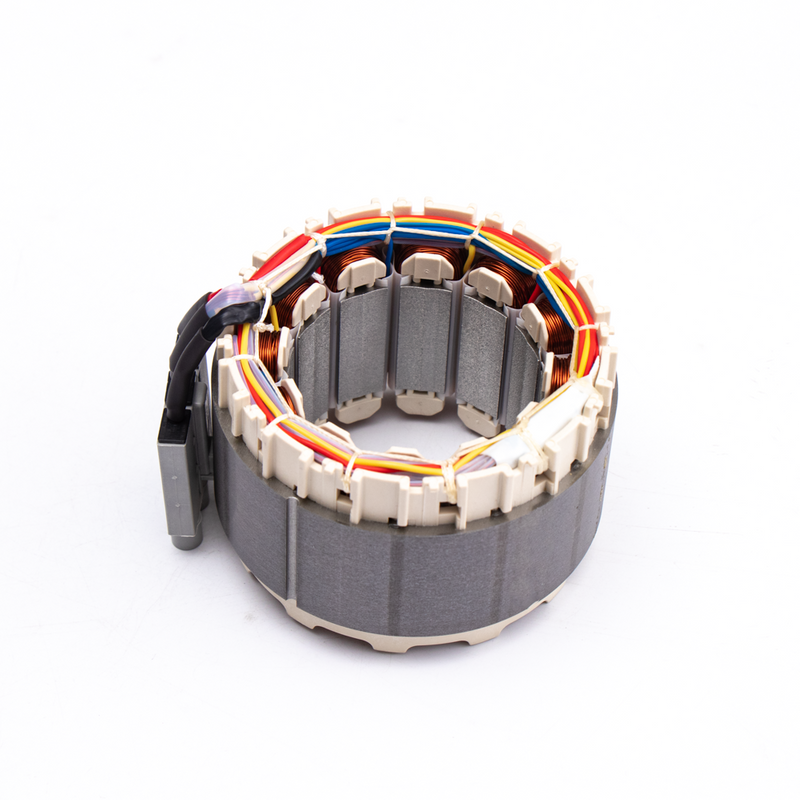

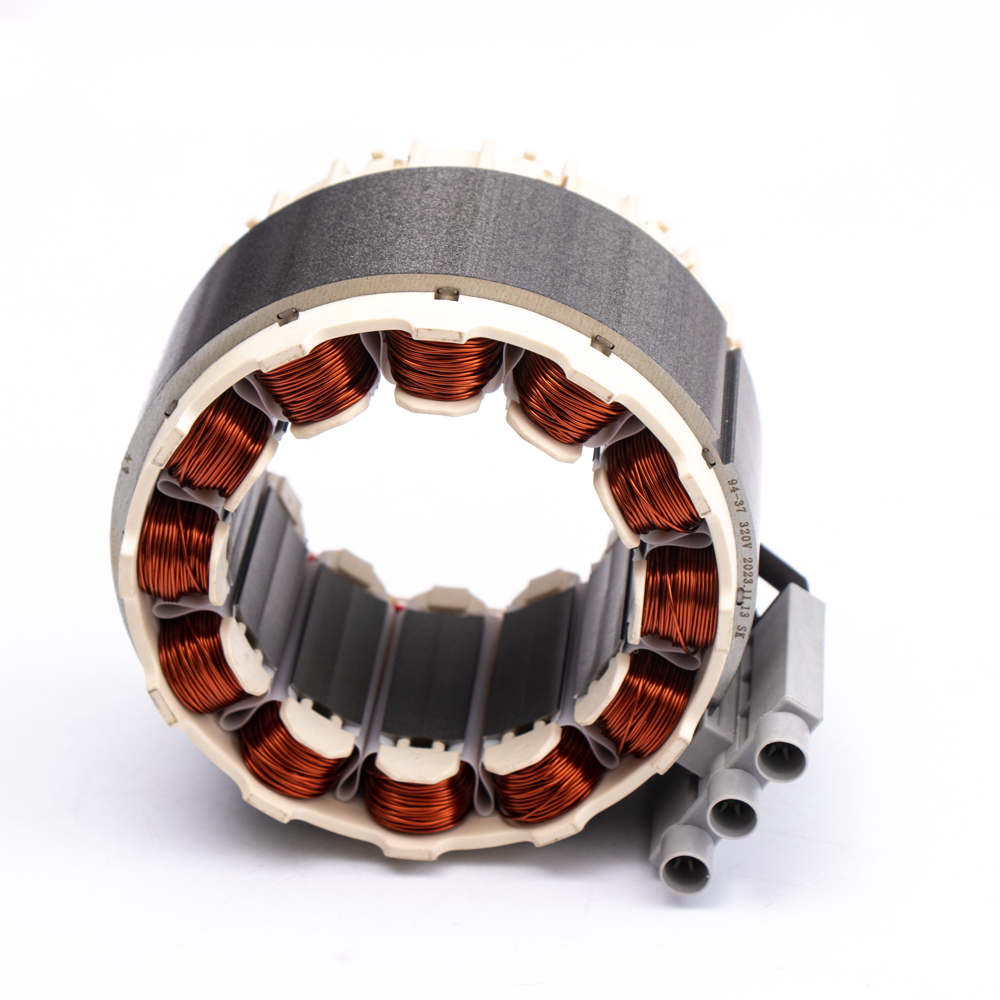

Aplicações típicas de estator e rotor com enrolamento concentrado de 94-98 mm

O estator e rotor com enrolamento concentrado de 94–98 mm são amplamente aplicados em sistemas que exigem maior capacidade de torque e desempenho térmico robusto.

Em aplicações de compressores elétricos, o diâmetro maior melhora a saída de torque e suporta cargas de compressão mais altas, mantendo uma eficiência estável. O estator e rotor com enrolamento concentrado de 94–98 mm são frequentemente usados ​​em compressores automotivos e industriais que operam sob condições exigentes.

Em motores de bombas, a plataforma de 94–98 mm é adequada para bombas de água e bombas de óleo com vazões mais altas. Diferentes diâmetros externos podem ser selecionados com base nas faixas necessárias de 16-50CC e nos perfis de carga do sistema.

Os casos de uso típicos incluem:

• Compressores de ar elétricos de média potência

• Compressores de gerenciamento térmico para sistemas EV

• Motores de bomba de água de alto fluxo

• Motores de bomba de óleo para uso industrial e automotivo

• Plataformas motorizadas modulares que abrangem vários níveis de desempenho

Especificações técnicas  do estator e rotor de enrolamento concentrado de 94-98 mm

Série

Os dados técnicos a seguir se aplicam à  de estatores e rotores com enrolamento concentrado de 94-98 mm série .

Parâmetros Elétricos

• Opções de tensão nominal: 0-800V.

• Velocidade nominal: 0-12000 rpm (personalizado)

• Torque nominal: 0-11N.m (personalizado)

• Faixa de potência de saída: 1,25-7,21kw (personalizado)

• Faixa de deslocamento da bomba adaptada: 16-50CC

Parâmetros Mecânicos

• Diâmetro externo do estator 94/06/98mm

• Diâmetro externo do rotor de 37/45 mm




Configurações opcionais

• Peso de equilíbrio opcional

• O eixo pode ser adicionado e personalizado

Modelo 94O.D. Parâmetros

Parâmetros do modelo padrão

Modelo

Avaliado Poder

Avaliado Tensão

Avaliado Atual

Avaliado Torque

Velocidade nominal

Eficiência

Densidade Atual

Carga Térmica

94-20(ATC)

1,25 kW

108 V

13. Braços

3,0Nm

4000 rpm

90,00%

14A/mm²

742J

94-30(ATC)

3,25 kW

320 V

12 braços

5,2Nm

6.000 rpm

91,00%

16A/mm²

954J

94-37(ATC)

4,50 kW

350V

11 braços

5,4Nm

8.000 rpm

92,00%

18A/mm²

742J

94-45(ATC)

6,05 kW

400 V

16 braços

7,2Nm

8.000 rpm

92,80%

20A/mm²

1060J

94-50(ATC)

7,21 kW

600 V

15 braços

3,0Nm

4000 rpm

93,60%

22A/mm²

1082J

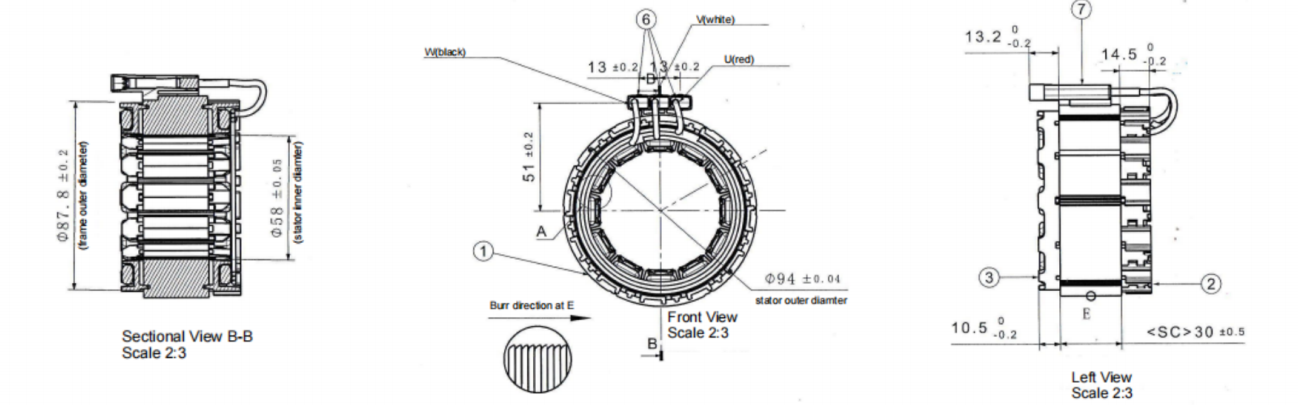

94O.D. desenho padrão do estator

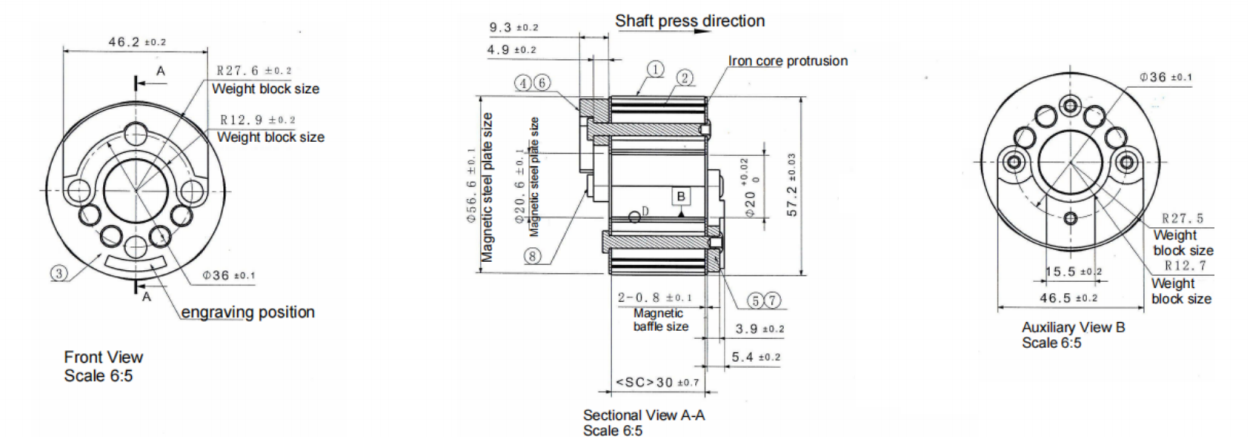

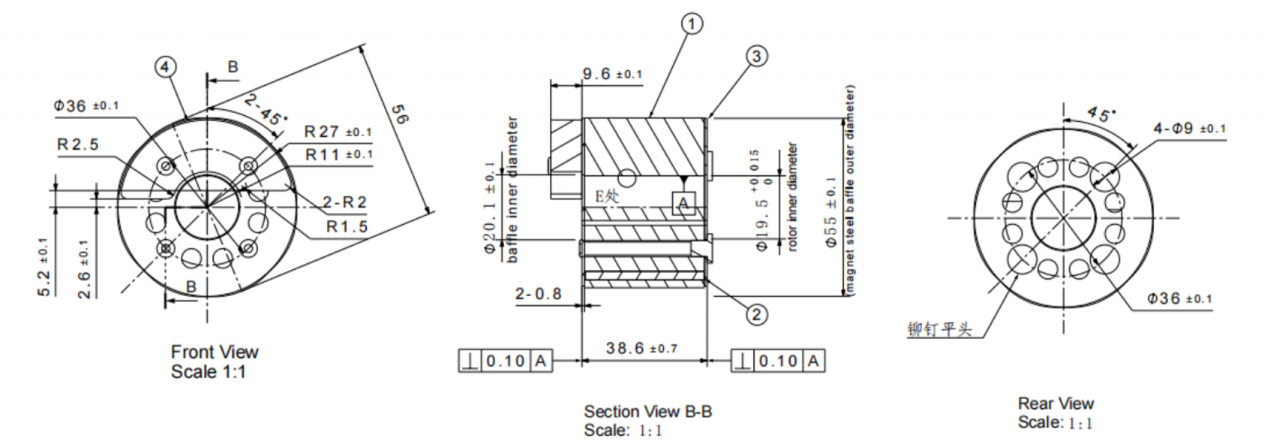

94O.D. desenho de rotor padrão

Modelo 96O.D. Parâmetros

Parâmetros do modelo padrão

Modelo

Avaliado Poder

Avaliado Tensão

Avaliado Atual

Avaliado Torque

Velocidade nominal

Eficiência

Densidade Atual

Carga Térmica

96-20

1,25 kW

108 V

13. Braços

3,0Nm

4000 rpm

90,00%

14A/mm²

732J

96-30

3,25 kW

320 V

12 braços

5,2Nm

6.000 rpm

91,00%

16A/mm²

944J

96-37

4,50 kW

350V

11 braços

5,4Nm

8.000 rpm

92,00%

18A/mm²

732J

96-45

6,05 kW

400 V

16 braços

7,2Nm

8.000 rpm

92,80%

20A/mm²

1020J

96-50

7,21 kW

600 V

15 braços

3,0Nm

4000 rpm

93,60%

22A/mm²

1032J

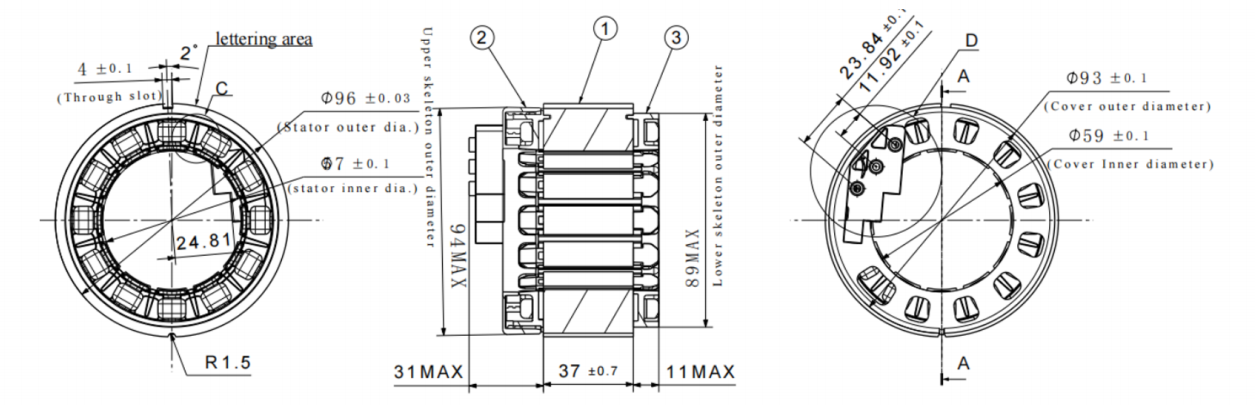

96O.D. desenho padrão do estator

96O.D. desenho de rotor padrão

Modelo 98O.D. Parâmetros

Parâmetros do modelo padrão

Modelo

Avaliado Poder

Avaliado Tensão

Avaliado Atual

Avaliado Torque

Velocidade nominal

Eficiência

Densidade Atual

Carga Térmica

98-20

1,25 kW

108 V

13. Braços

3,0Nm

4000 rpm

90,59%

14A/mm²

702J

98-27

3,25 kW

320 V

12 braços

5,2Nm

6.000 rpm

91,83%

16A/mm²

914J

98-34

4,50 kW

350V

11 braços

5,4Nm

8.000 rpm

92,09%

18A/mm²

702J

98-45

6,05 kW

400 V

16 braços

7,2Nm

8.000 rpm

92,96%

20A/mm²

980J

98-50

7,21 kW

600 V

15 braços

3,0Nm

4000 rpm

94,02%

22A/mm²

982J

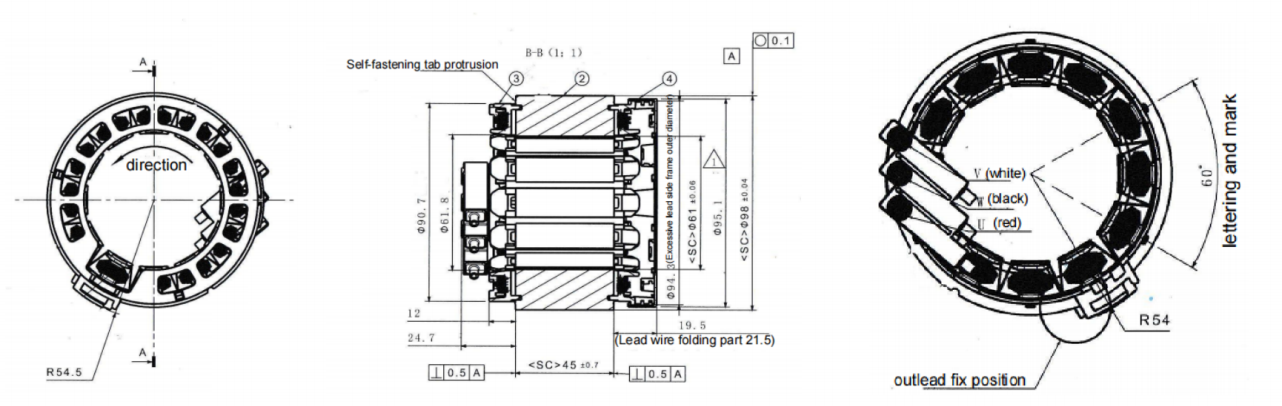

98O.D. desenho padrão do estator

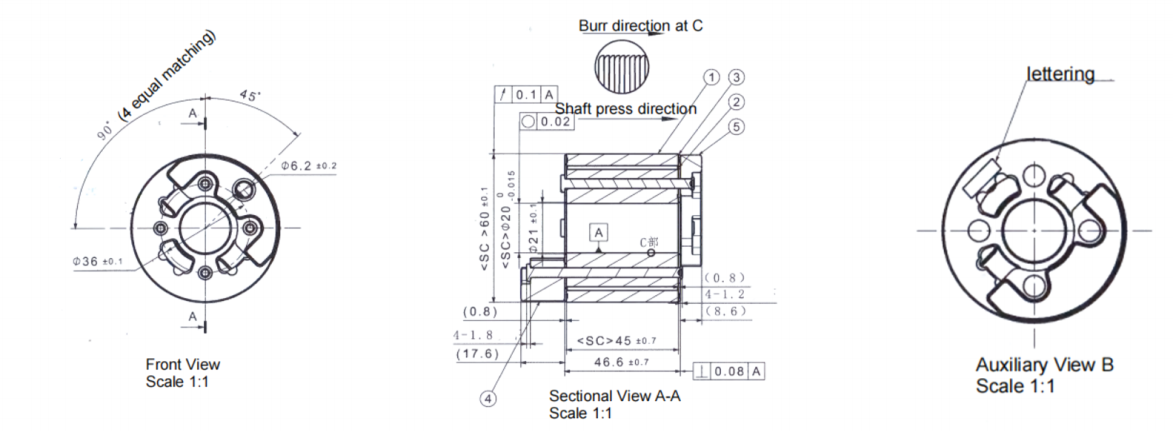

98O.D. desenho de rotor padrão

FAQ - Estator e rotor de enrolamento concentrado de 94-98 mm

Q1: Por que combinar vários diâmetros em uma página?

O estator e o rotor com enrolamento concentrado de 94–98 mm compartilham o mesmo projeto elétrico e faixa de aplicação, tornando uma página combinada mais clara e eficiente.

Q2: O estator e o rotor com enrolamento concentrado de 94–98 mm são adequados para motores de compressor?

Sim, o estator e o rotor com enrolamento concentrado de 94–98 mm são projetados para aplicações de compressores elétricos de média potência.

Q3: O estator e o rotor de enrolamento concentrado de 94–98 mm podem ser usados ​​em motores de bomba?

Sim, o estator e o rotor com enrolamento concentrado de 94–98 mm são adequados para projetos de motores de bombas de água e de óleo.

Q4: Quais sistemas de tensão são suportados?

Normalmente plataformas de 0-800V.

Q5: As faixas CC podem ser ajustadas?

Sim, a aplicabilidade de 16-50CC depende do projeto do motor e pode ser personalizada.

Q6: O fornecimento OEM de longo prazo é suportado?

Sim, o estator e o rotor com enrolamento concentrado de 94–98 mm destinam-se à produção em série estável.
