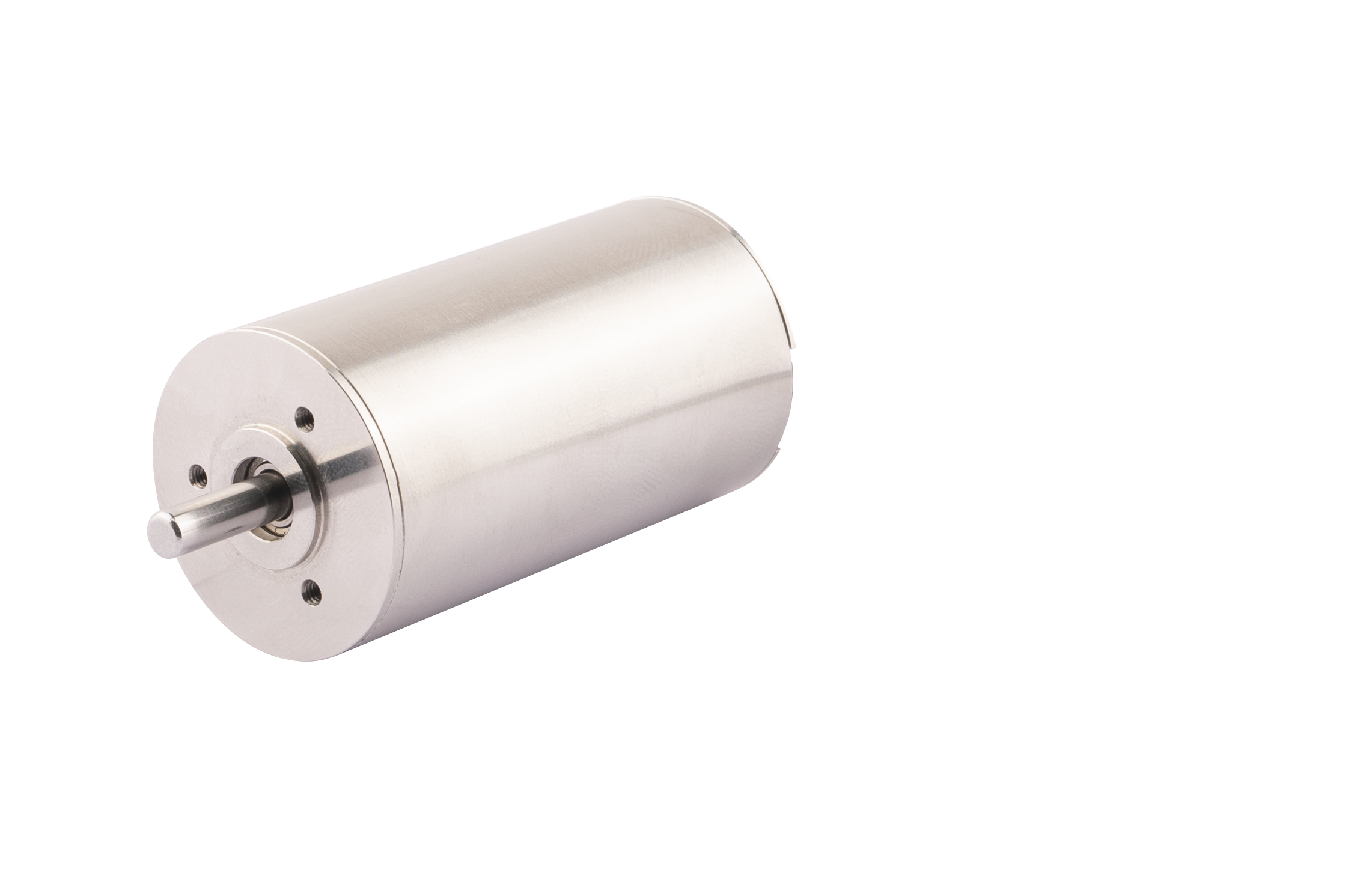

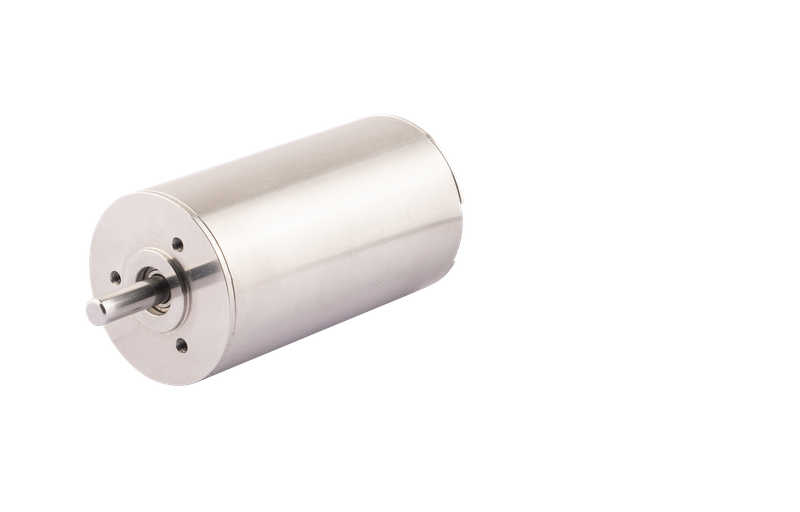

42-mm-Bürstenloser Motor ohne Nuten für Hochleistungs-Bewegungssysteme

Typische Anwendungen von 42 mm schlitzlosen bürstenlosen Gleichstrommotoren

Der nutenlose, bürstenlose 42-mm-Gleichstrommotor ist ideal für Hochleistungs-Bewegungssysteme.

Typische Anwendungsbereiche:

• Industrielle Automatisierungsausrüstung

• Robotergelenke und Aktuatoren

• Präzisionspumpen- und Flüssigkeitskontrollsysteme

• Hochlast-Positionierungsplattformen

Anwendungs-Highlights

• Hervorragende Drehmomentstabilität bei hoher Belastung

• Reduzierte mechanische Belastung der Systemkomponenten

• Hohe Bewegungspräzision für erweiterte Kontrolle

• Geeignet für den langfristigen industriellen Einsatz

Technische  Daten des  bürstenlosen 42-mm-Gleichstrommotors ohne Schlitz

Die folgenden technischen Daten gelten für den 42mm nutenlosen bürstenlosen Gleichstrommotor.

Elektrische Parameter

• Nennspannungsoptionen: 18–48 V.

• Nenngeschwindigkeit: 5400-12200 U/min (kundenspezifisch)

• Nenndrehmoment: 90–180 mN.m (kundenspezifisch)


• Ausgangsleistung: 66-160 W (kundenspezifisch)

Optionale Konfigurationen

• Hall-Sensoren oder Encoder-Feedback

• Kundenspezifische Wellen- oder Steckertypen

• Kabel- oder Anschlussvarianten




Nutenloser Motor.pdf



Motoreigenschaften
Teilenummer des Motors								42ZWWC80
Polpaare								-					1									1										1									1								2
Anschlusswiderstand, Phase-Phase								Ω					0.4									0.45										0.6									0.95								0.22
Anschlussinduktivität, Phase-Phase								mH					0.085									0.14										0.14									0.23								0.035
Wicklungsverbindungsmethode ​								-					Sternverbindung									Sternverbindung										Sternverbindung									Sternverbindung								Sternverbindung
Isolierklasse								-					B									B										B									B								B
Diensttyp								-					S2									S2										S2									S2								S1
Feedback-Methode								-					Hall-Sensoren									Hall-Sensoren										Hall-Sensoren									Hall-Sensoren								Hall-Sensoren
Kommutierungswinkel								-					120°									120°										120°									120°								120°
Isolationsfestigkeit (Spannungsfestigkeit)								-					500VAC/1KHz/1mA/1s
Isolationswiderstand								-					100 MΩ/500 VDC
Gewicht								G					500									500										500									500								500
Nennspannung								V					18									24										36									48								24
Nennleistung								W					66									80										100									160								102
Nenndrehmoment								mN·m					90									90										90									120								180
Nenngeschwindigkeit								U/min					6678									8346										11619									12200								5400
Nennstrom								A					4.89									4.17										3.47									4.17								5.70
Keine Lastgeschwindigkeit								U/min					9000									11000										13000									13800								6800
Kein Laststrom								A					0.6									0.69										0.6									0.58								0.42
Motoreffizienz								%					75									80										80									80								87.9
Lärm (Umgebungslärm 20 dB, Testabstand 1 m)								dB					<50									<50										<50									<50								<50
Wärmewiderstand (Leerlauf)								K/W					0.43									0.50										0.67									0.26								0.41
Thermische Zeitkonstante (Leerlauf)								S					900									1620										2040									2040								1340
Umgebungstemperatur								℃					23.1									23.5										23									23								22.6
Max. Wicklungstemperatur (Leerlauf)								℃					51.5									63.7										90									90								72.1
Drehmomentkonstante								mN·m/A					18.41									21.60										25.92									28.80								31.58
Back-EMF-Konstante – Spitzenwert								V/Krpm					2.73									3.20										3.84									4.26								4.68
Back-EMF-Konstante – effektiver Wert								V/Krpm					1.93									2.26										2.71									3.02								3.31
Spitzendrehmoment								mN·m					828.41									1152.00										1555.20									1455.16								3444.98
Spitzenstrom								A					45									53										60									51								109
Rotorträgheit								g·cm²					96.3									96.3										96.3									96.3								96.3
Mechanische Zeitkonstante								MS					11.37									9.29										8.60									11.03								2.12
Schlussglocke								-					Edelstahl
Lager								-					Rillenkugellager
Magnet								-					Sintern von NdFeB
Rotationswelle								-					Kohlenstoffstahl

Maßzeichnung des  42-mm-nutenlosen bürstenlosen Motors 42ZWWC80

Leistungskurve des  42-mm-nutenlosen bürstenlosen Motors  42ZWWC80

FAQ – 42 mm schlitzloser bürstenloser Gleichstrommotor

F1: Ist der 42-mm-Gleichstrommotor ohne Nuten  für den harten industriellen Einsatz geeignet?

Ja, der nutenlose bürstenlose 42-mm-Gleichstrommotor ist für Hochlastanwendungen konzipiert.

F2: Kann ein 42-mm-Gleichstrommotor ohne Schlitz einen kompakten Servomotor ersetzen?

Ja, insbesondere bei Direktantriebs- oder spielarmen Systemen.

F3: Ist eine Flüssigkeitskühlung erforderlich?

Optional, je nach Belastung und Einschaltdauer.

F4: Können Drehmoment und Geschwindigkeit angepasst werden?

Ja, über Wicklung und elektrische Konfiguration.

F5: Ist der schlitzlose bürstenlose 42-mm-Gleichstrommotor für den Dauerbetrieb geeignet?

Ja, der bürstenlose 42-mm-Gleichstrommotor ohne Schlitz  unterstützt den langfristigen industriellen Einsatz.

F6: Unterstützen Sie OEM- und ODM-Projekte?

Ja, mit umfassender technischer und produktionstechnischer Unterstützung.
