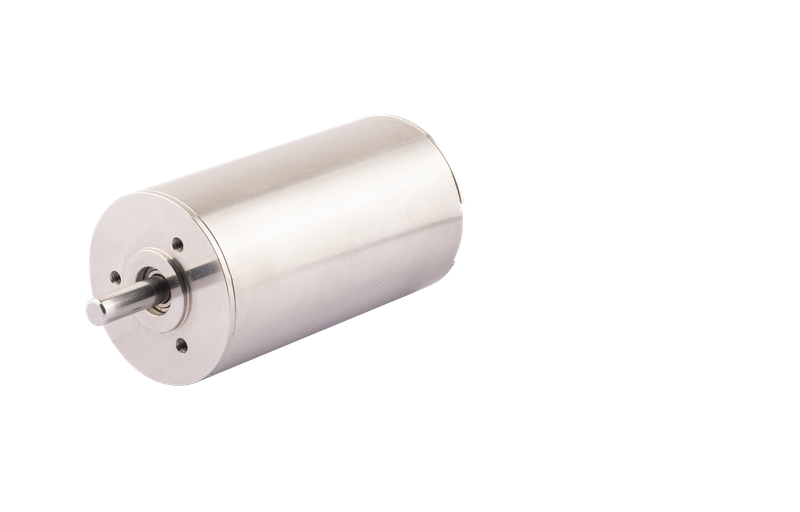

Yüksek Performanslı Hareket Sistemleri için 42 mm Yuvasız Fırçasız Motor

42 Tipik Uygulamalarımm Yuvasız Fırçasız DC Motorun

42 mm yarıksız fırçasız DC motor, için idealdir yüksek performanslı hareket sistemleri .

Tipik uygulama alanları:

• Endüstriyel otomasyon ekipmanları

• Robotik eklemler ve aktüatörler

• Hassas pompa ve akışkan kontrol sistemleri

• Yüksek yüklü konumlandırma platformları

Uygulamada Öne Çıkanlar

• Yüksek yük altında mükemmel tork stabilitesi

• Sistem bileşenlerinde azaltılmış mekanik stres

• Gelişmiş kontrol için yüksek hareket hassasiyeti

• Uzun vadeli endüstriyel kullanıma uygun

Teknik  Özellikleri 42mm Slotsuz Fırçasız DC Motorun

Aşağıdaki teknik veriler 42mm yarıksız fırçasız DC motor için geçerlidir.

Elektriksel Parametreler

• Nominal voltaj seçenekleri: 18-48V.

• Nominal hız: 5400-12200 rpm (özelleştirilmiş)

• Nominal Tork: 90-180mN.m (özelleştirilmiş)


• Çıkış gücü: 66-160W (özelleştirilmiş)

İsteğe Bağlı Yapılandırmalar

• Hall sensörleri veya kodlayıcı geri bildirimi

• Özelleştirilmiş şaft veya konnektör tipleri

• Kablo veya terminal çeşitleri




Slotsuz motor.pdf



Motorun Özellikleri
Motor parça numarası								42ZWWC80
Kutup çiftleri								-					1									1										1									1								2
Terminal direnci, Faz-Faz								Ω					0.4									0.45										0.6									0.95								0.22
Terminal endüktansı, Faz-Faz								mH					0.085									0.14										0.14									0.23								0.035
Sargı bağlantı yöntemi								-					Yıldız bağlantısı									Yıldız bağlantısı										Yıldız bağlantısı									Yıldız bağlantısı								Yıldız bağlantısı
Yalıtım sınıfı								-					B									B										B									B								B
Görev türü								-					S2									S2										S2									S2								S1
Geri bildirim yöntemi								-					Salon sensörleri									Salon sensörleri										Salon sensörleri									Salon sensörleri								Salon sensörleri
Değiştirme açısı								-					120°									120°										120°									120°								120°
Yalıtım gücü (Dayanım gerilimi)								-					500VAC/1KHz/1mA/1s
Yalıtım direnci								-					100MΩ/500VDC
Ağırlık								G					500									500										500									500								500
Nominal gerilim								V					18									24										36									48								24
Nominal güç								K					66									80										100									160								102
Nominal tork								mN·m					90									90										90									120								180
Nominal hız								RPM					6678									8346										11619									12200								5400
Nominal akım								A					4.89									4.17										3.47									4.17								5.70
Yük hızı yok								RPM					9000									11000										13000									13800								6800
Yük akımı yok								A					0.6									0.69										0.6									0.58								0.42
Motor verimliliği								%					75									80										80									80								87.9
Gürültü (Ortam gürültüsü 20dB, test mesafesi 1m)								dB					<50									<50										<50									<50								<50
Termal Direnç (Yüksüz)								K/W					0.43									0.50										0.67									0.26								0.41
Termal Zaman Sabiti (Yüksüz)								S					900									1620										2040									2040								1340
Ortam sıcaklığı								°C					23.1									23.5										23									23								22.6
Maksimum sarma sıcaklığı (Yüksüz)								°C					51.5									63.7										90									90								72.1
Tork sabiti								mN·m/A					18.41									21.60										25.92									28.80								31.58
Geri EMF sabiti - tepe değeri								V/Krpm					2.73									3.20										3.84									4.26								4.68
Geri EMF sabiti - etkin değer								V/Krpm					1.93									2.26										2.71									3.02								3.31
Tepe torku								mN·m					828.41									1152.00										1555.20									1455.16								3444.98
Tepe akımı								A					45									53										60									51								109
Rotor ataleti								g·cm²					96.3									96.3										96.3									96.3								96.3
Mekanik zaman sabiti								Bayan					11.37									9.29										8.60									11.03								2.12
Bitiş zili								-					Paslanmaz çelik
Rulman								-					Sabit bilyalı rulman
Mıknatıs								-					Sinter NdFeB
Dönme mili								-					Karbon çeliği

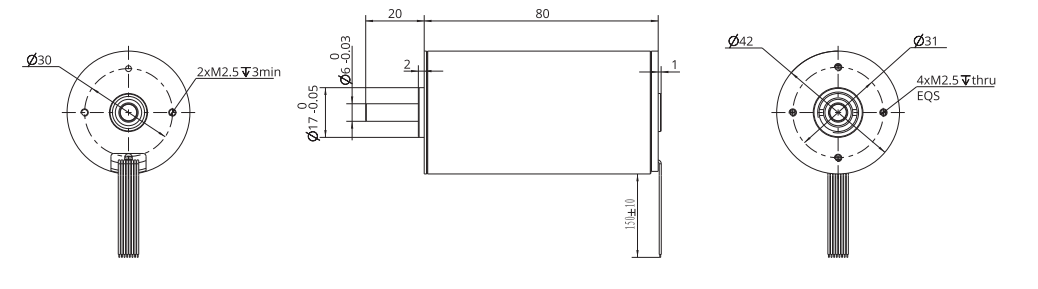

Boyut Çizimi 42ZWWC80 42 mm yarıksız fırçasız motorun

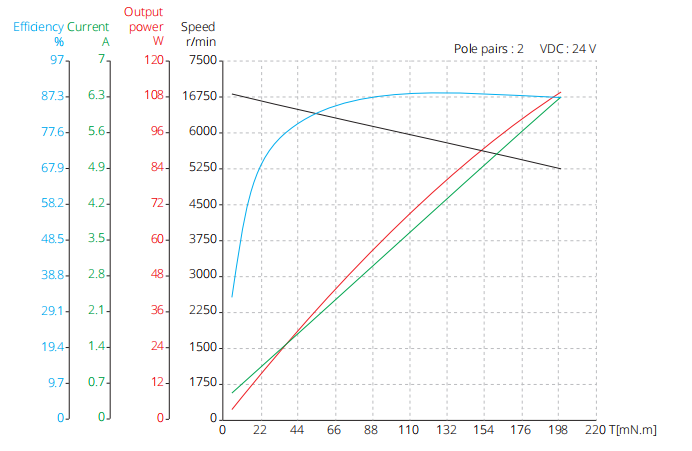

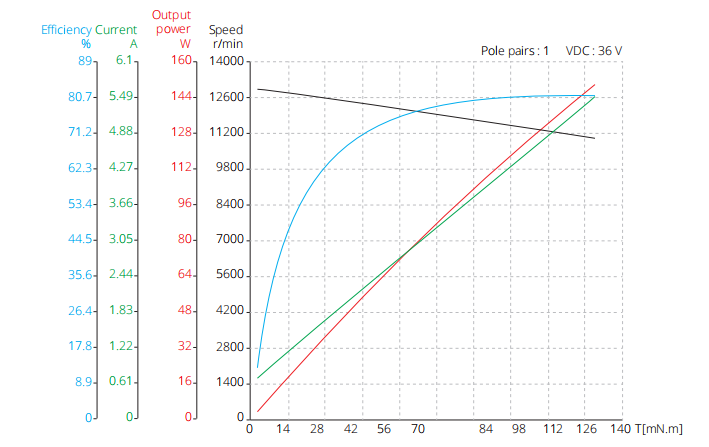

Performans Eğrisi  42 mm yarıksız fırçasız motorun  42ZWWC80
