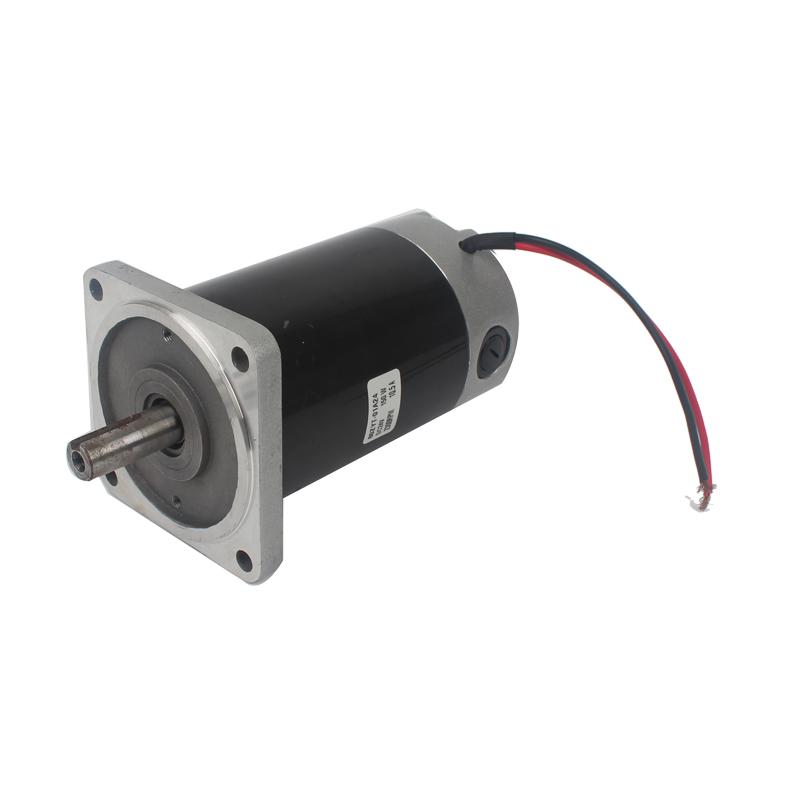

45ZYN 시리즈 DC 기어 모터 는 안정적인 속도, 신뢰할 수 있는 토크 출력 및 유연한 기계 통합이 필요한 OEM 장비용으로 설계된 소형 브러시형 DC 모터 솔루션입니다. 45ZYN 모터는 소형 DC 모터 시리즈에 비해 더 큰 모터 본체, 더 강력한 출력 용량 및 더 많은 모델 옵션을 제공하므로 자동화 장비, 전동 액추에이터, 스마트 장치, 밸브 제어 시스템, 의료 장비 및 경공업 기계에 적합합니다.
대표적인 기술 데이터에 따르면 45ZYN 시리즈에는 24V 및 28V DC 모터 옵션이 모두 포함되어 있으며 정격 토크는 일반적으로 범위 0.05N·m ~ 0.1N·m 이고 정격 전력은 약 18W ~ 31W 입니다 . 다양한 모델은 다양한 정격 속도, 모터 길이 및 전류 범위를 제공하므로 엔지니어는 실제 부하 및 설치 요구 사항에 따라 올바른 구성을 선택할 수 있습니다.
B2B 및 OEM 고객을 위해 Modar Motor는 전압, 샤프트 구조, 장착 인터페이스, 케이블 길이, 커넥터 유형, 회전 방향, 속도, 토크 및 기타 성능 매개변수에 대한 맞춤형 지원을 제공할 수 있습니다. 모터가 신제품 개발 프로젝트에 사용되든 기존 장치의 교체 모터로 사용되든 45ZYN 시리즈는 실용적인 엔지니어링 지원을 통해 다양한 응용 시나리오에 맞게 조정할 수 있습니다.
45진
모다르 모터
45mm
19-31W
0.05~0.1Nm
24/28V
100% 순수 구리
2
약 30일
45ZYN 브러시 DC 모터는 더 작은 40mm 모터 플랫폼보다 작지만 더 강력한 구동 소스가 필요한 장비를 위해 개발되었습니다. 약 45mm 모터 직경과 통합 변속기 구조를 갖춘 45ZYN 브러시형 DC 모터 시리즈는 크기, 토크, 속도 및 설치 유연성 간의 실질적인 균형을 제공합니다.
따라서 45ZYN 브러시형 DC 모터 시리즈는 반복 동작, 회전 메커니즘, 전기 제어 시스템 및 소형 기계 어셈블리를 위한 안정적인 모터가 필요한 OEM 제조업체에 적합한 선택입니다. 그 구조는 특히 안정적인 DC 모터 성능과 맞춤형 장착 치수가 필요한 경우 다양한 제품 설계에 쉽게 통합할 수 있습니다.
45ZYN 브러시형 DC 모터 시리즈의 주요 특징은 24V DC 및 28V DC 버전을 모두 포함한다는 것입니다. 이는 모터를 다양한 전원 공급 시스템과 일치시킬 때 고객에게 더 많은 유연성을 제공합니다.
24V 모델은 자동화 장비, 스마트 장치, 액추에이터 시스템 및 산업 제어 제품에 일반적으로 사용됩니다. 28V 버전은 시스템 전압이 약간 더 높거나 고객의 기존 전기 플랫폼에 28V DC 모터 호환성이 필요한 프로젝트에 적합합니다.
기술 테이블에는 다음과 같은 몇 가지 대표적인 모델이 포함되어 있습니다.
45ZYN001 시리즈는 약 의 정격 토크 0.05N·m 와 약 19W 의 정격 전력을 제공합니다 . 더 높은 속도와 적당한 토크 출력이 필요한 용도에 적합합니다.
45ZYN002 시리즈는 약 0.06N·m 정격 토크와 약 20W 정격 전력을 제공합니다. 안정된 속도를 유지하면서 약간 높은 토크 수준이 필요한 소형 장비에 고려할 수 있습니다.
이 모델은 약 0.1N·m 정격 토크를 제공하므로 더 높은 부하 요구 사항이 있는 응용 분야에 적합합니다. 모터 길이는 약 79mm 로 컴팩트한 모터 구조에 더욱 강력한 출력 용량을 제공합니다.
45ZYN005 및 45ZYN007 모델은 28V DC 플랫폼을 기반으로 하며 정격 전력 옵션은 약 23W~26W 입니다 . 이 모델은 28V 작동과 안정적인 중간 전력 출력이 필요한 프로젝트에 적합합니다.
45ZYN 브러시형 DC 모터 시리즈는 다양한 작업 조건에서 안정적인 작동 성능을 제공하도록 설계되었습니다. 대표표에 따르면 무부하 속도는 약 2200rpm~4300rpm 이고 정격 속도는 1700rpm~3700rpm 이다.선택 모델에 따라 약
이 속도 범위를 통해 제어된 회전, 부드러운 움직임 및 안정적인 출력이 필요한 응용 분야에서 모터를 사용할 수 있습니다. 특별한 속도 또는 토크 요구 사항이 있는 응용 분야의 경우 Modar Motor는 맞춤형 권선, 기어박스 또는 구조 솔루션을 평가하는 데 도움을 줄 수 있습니다.
OEM 프로젝트의 경우 표준 모터로는 충분하지 않은 경우가 많습니다. 제품마다 특별한 샤프트 치수, 장착 구멍, 출력 방향, 배선 방법 또는 성능 설정이 필요할 수 있습니다. 45ZYN 브러시형 DC 모터는 고객의 실제 설계에 맞게 맞춤화할 수 있습니다.
출력 샤프트는 다양한 직경, 길이, 평평한 표면, D컷 모양, 나사산, 키홈 또는 특수 가공 구조로 맞춤화될 수 있습니다.
표준 옵션에는 24V 및 28V DC가 포함됩니다. 기타 전압 요구 사항은 프로젝트 및 주문 수량에 따라 평가될 수 있습니다.
모터 속도, 정격 토크, 전류 및 전력은 고객의 부하 조건, 듀티 사이클 및 작업 환경에 따라 조정될 수 있습니다.
장착 구멍 위치, 전면 커버 디자인 및 설치 인터페이스는 고객의 장비 하우징에 맞게 조정될 수 있습니다.
리드선 길이, 케이블 방향, 단자 유형 및 커넥터 모델을 맞춤화하여 대량 생산 시 조립을 단순화할 수 있습니다.
더 작은 직경의 DC 모터에 비해 45ZYN 브러시형 DC 모터 시리즈는 기계적 부하가 더 높은 장비에 더 강한 토크 용량과 더 안정적인 출력을 제공합니다. 애플리케이션에 더 많은 전력이 필요하지만 여전히 컴팩트한 모터 구조가 필요한 경우 실용적인 선택입니다.
45ZYN 브러시형 DC 모터 시리즈에는 다양한 전압, 속도, 토크, 전력 및 길이 옵션이 포함되어 있습니다. 이를 통해 엔지니어는 하나의 표준 사양에만 의존하는 대신 장비 구조 및 작업 요구 사항에 따라 적합한 모델을 선택할 수 있습니다.
45ZYN 브러시 DC 모터는 내부 공간이 제한된 기계에 적합합니다. 컴팩트한 본체와 명확한 장착 인터페이스 덕분에 제품 설계자는 모터를 전기 액추에이터, 자동 메커니즘 및 소형 변속기 시스템에 쉽게 통합할 수 있습니다.
Modar Motor는 B2B 고객을 위한 맞춤형 모터 개발을 지원합니다. 프로토타입 선택부터 대량 생산까지 모터는 전압, 속도, 토크, 샤프트, 장착 구조, 케이블 및 커넥터 요구 사항에 따라 조정될 수 있습니다.
모터 선택은 전압과 전력 이상의 것을 고려해야 합니다. 부하 토크, 시동 전류, 듀티 사이클, 작동 온도, 소음, 설치 방향 및 수명 요구 사항 모두 최종 모터 선택에 영향을 미칩니다. Modar Motor는 개발 위험을 줄이기 위해 모터 매칭 및 샘플 평가를 통해 고객을 지원할 수 있습니다.
45ZYN 브러시형 DC 모터는 컴팩트한 크기, 안정적인 토크 및 안정적인 움직임이 필요한 전동 액추에이터에 적합합니다. 기계적 전달 구조에 따라 선형 또는 회전식 액추에이터 시스템에 사용할 수 있습니다.
액추에이터 제조업체의 경우 중요한 모터 요구 사항에는 시동 토크, 안정적인 속도, 낮은 전류, 적절한 샤프트 구조 및 장기적인 신뢰성이 포함되는 경우가 많습니다. 45ZYN 시리즈는 이러한 요구 사항에 맞게 맞춤화할 수 있습니다.
45ZYN 브러시형 DC 모터 시리즈는 전송 모듈, 위치 결정 장치, 공급 메커니즘, 회전 플랫폼 및 소형 제어 시스템을 포함한 중소형 자동화 장비에 사용할 수 있습니다.
자동화 애플리케이션에서 모터는 반복적으로 작동하고 일관된 출력을 유지해야 합니다. 45ZYN 브러시형 DC 모터 시리즈는 다양한 속도 및 토크 요구 사항을 지원하는 다양한 모델 선택을 제공합니다.
45ZYN 브러시형 DC 모터는 지능형 밸브 제어 시스템, 전기 밸브 및 유체 제어 장치에 사용할 수 있습니다. 컴팩트한 디자인 덕분에 밸브 액추에이터나 제어 모듈 내부에 설치하는 데 적합합니다.
밸브 애플리케이션의 경우 고객은 특정 출력 토크, 회전 각도, 샤프트 설계 또는 제한 제어 구조가 필요할 수 있습니다. Modar Motor는 밸브 부하 및 작동 주기에 따라 모터 구성을 평가하는 데 도움을 줄 수 있습니다.
스마트 홈 장비에는 열기, 닫기, 들어 올리기, 회전 또는 조정 기능을 위한 소형 모터가 필요한 경우가 많습니다. 45ZYN 브러시드 DC 모터 시리즈는 스마트 잠금 장치, 전기 커튼, 스마트 가구, 자동 제어 모듈 및 기타 지능형 장치에 사용할 수 있습니다.
이 시장에서는 안정적인 작동, 저소음 및 맞춤형 설치가 중요합니다. 45ZYN 브러시형 DC 모터 플랫폼은 스마트 제품 개발에 유용한 유연성을 제공합니다.
45ZYN 브러시형 DC 모터 시리즈는 안정적인 동작과 컴팩트한 구조가 필요한 특정 의료 및 건강 관리 장치에 적용할 수 있습니다. 가능한 용도로는 조정 메커니즘, 회전 모듈, 시료 처리 장치 및 보조 구동 시스템이 있습니다.
의료 관련 애플리케이션의 경우 대량 생산 전에 모터 신뢰성, 온도 상승, 소음 수준 및 품질 일관성을 주의 깊게 테스트해야 합니다.
45ZYN 브러시 DC 모터는 자동 판매기, 사무 기기, 상업용 장치, 소형 포장 기계 및 기타 경공업 시스템에도 사용할 수 있습니다. 실용적인 출력 범위 덕분에 많은 소형 기계식 드라이브 애플리케이션에 적합합니다.
다음 기술 데이터는 45mm 4 5ZYN 브러시 DC 모터 에 적용됩니다..
정격 전압 옵션: 24/28V 등
정격 속도: 1700-3700rpm(맞춤형)
정격 토크: 0.05~0.1Nm(맞춤형)
출력 전력 범위: 19~31W(맞춤형)
외경 45mm
맞춤형 커버 장착 크기
맞춤형 케이블 길이 및 단자
기어 박스로 사용자 정의 가능
| 모터 특성 | |||||||||||||||
 |
| 45ZYN 브러시드 DC 모터 도면 |
 |
| 45ZYN 브러시형 DC 모터 성능 곡선 |
 |
45ZYN 브러시형 DC 모터는 변속기 구조가 통합된 소형 브러시형 DC 모터 시리즈입니다. 자동화 장비, 전동 액추에이터, 밸브 제어 시스템 및 스마트 장치와 같이 안정적인 속도, 실용적인 토크 출력 및 유연한 설치가 필요한 응용 분야용으로 설계되었습니다.
대표 제품 표에는 24V DC 및 28V DC 옵션이 포함되어 있습니다. 기타 전압 요구 사항은 고객의 애플리케이션, 기술 요구 사항 및 주문 수량에 따라 평가될 수 있습니다.
나열된 대표 모델에 따르면 정격 토크 범위는 약 0.05N·m ~ 0.1N·m 입니다 . 최종 토크는 선택한 모델, 속도, 모터 설계 및 실제 작동 조건에 따라 달라집니다.
제품표에 표시된 정격 전력 범위는 약 18W ~ 31W 입니다 . 다양한 모델은 다양한 장비 요구 사항을 충족하기 위해 다양한 전력 수준을 제공합니다.
예. 샤프트는 고객의 기계 설계에 따라 맞춤화될 수 있습니다. 일반적인 사용자 정의 옵션에는 샤프트 길이, 직경, D컷, 플랫 샤프트, 나사형 샤프트, 키홈 및 기타 특수 구조가 포함됩니다.
예. 모터 설계, 권선 매개변수 또는 기어 변속기 구성을 조정하여 속도와 토크를 맞춤 설정할 수 있습니다. 고객은 정확한 평가를 위해 전압, 목표 속도, 필요한 토크, 부하 조건 및 듀티 사이클을 제공해야 합니다.
예. 45ZYN 브러시형 DC 모터 시리즈는 콤팩트한 크기, 안정적인 출력 및 맞춤형 기계 구조를 제공하므로 다양한 액추에이터 애플리케이션에 적합합니다. 전동 액추에이터, 밸브 액추에이터, 스마트 제어 모듈 및 기타 모션 제어 시스템에 사용할 수 있습니다.
정확한 모터 선택 및 견적을 위해 전압, 속도, 토크, 모터 크기 제한, 샤프트 도면, 장착 요구 사항, 듀티 사이클, 작업 환경, 예상 수명, 연간 수량 및 적용 세부 정보를 제공하십시오.
연속 작동은 부하, 전류, 온도 상승, 듀티 사이클 및 작업 환경에 따라 달라집니다. 귀하의 응용 분야에 장시간 작동이 필요한 경우 Modar Motor는 작동 조건을 평가하고 적합한 설계 또는 테스트 계획을 추천할 수 있습니다.
예. Modar Motor는 전압, 샤프트, 장착 구조, 케이블, 커넥터, 회전 방향, 속도, 토크 및 성능 매개변수의 사용자 정의를 포함하여 DC 모터에 대한 OEM 및 ODM 프로젝트를 지원합니다.
