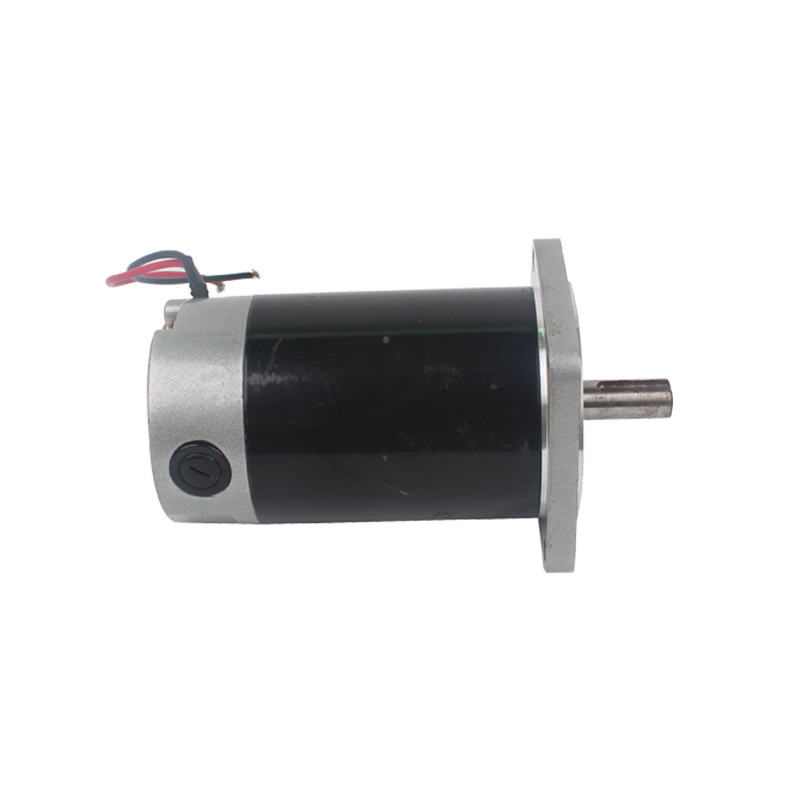

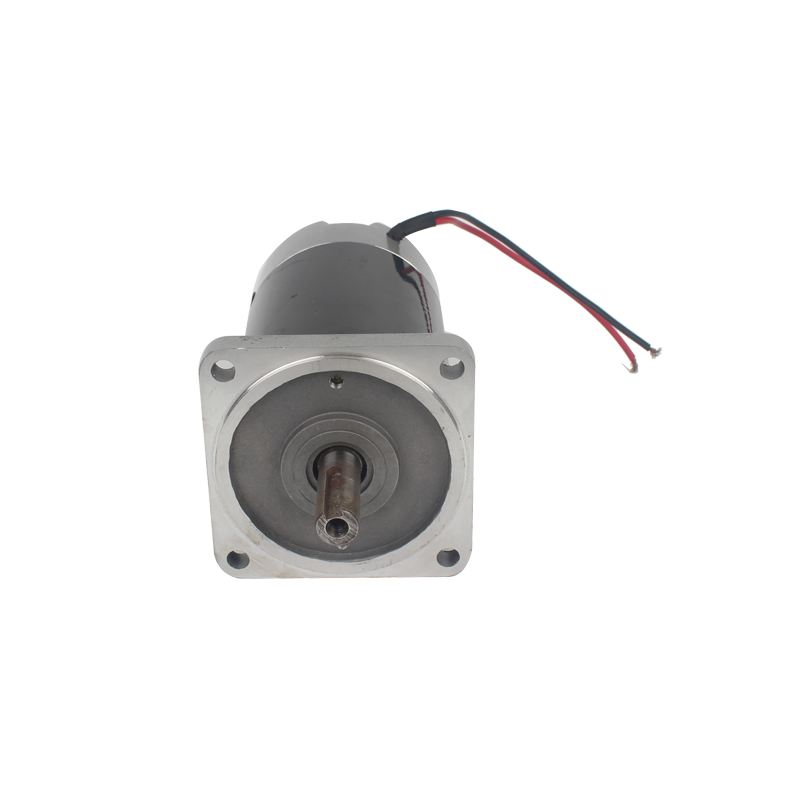

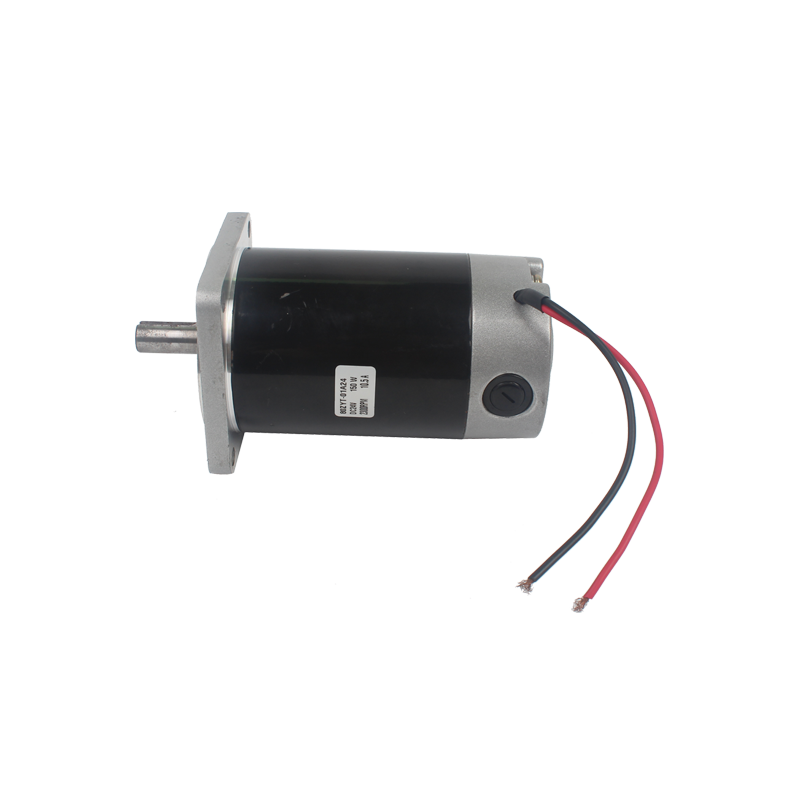

45ZYN serisi DC dişli motor, sabit hız, güvenilir tork çıkışı ve esnek mekanik entegrasyon gerektiren OEM ekipmanları için tasarlanmış kompakt, fırçalı bir DC motor çözümüdür. Daha küçük DC motor serileriyle karşılaştırıldığında 45ZYN motor, daha büyük bir motor gövdesi, daha güçlü çıkış kapasitesi ve daha fazla model seçeneği sunarak otomasyon ekipmanları, elektrikli aktüatörler, akıllı cihazlar, valf kontrol sistemleri, tıbbi ekipman ve hafif endüstriyel makineler için uygun hale getirir.
Temsili teknik verilere göre 45ZYN serisi, nominal torku genellikle 24V hem de 28V DC motor seçeneklerini içerir arasında 0,05N·m ile 0,1N·m ve nominal gücü yaklaşık 18W ile 31W arasında değişen hem . Farklı modeller, çeşitli nominal hızlar, motor uzunlukları ve akım aralıkları sunarak mühendislerin gerçek yük ve kurulum gereksinimlerine göre doğru konfigürasyonu seçmelerine olanak tanır.
Modar Motor, B2B ve OEM müşterileri için voltaj, şaft yapısı, montaj arayüzü, kablo uzunluğu, konnektör tipi, dönüş yönü, hız, tork ve diğer performans parametreleri için özelleştirme desteği sağlayabilir. Motor ister yeni bir ürün geliştirme projesinde ister mevcut bir cihazın yedek motoru olarak kullanılsın, 45ZYN serisi pratik mühendislik desteğiyle farklı uygulama senaryolarına uyarlanabilir.
45ZYN
Moda Motoru
45mm
19-31G
0,05~0,1Nm
24/28V
%100 saf bakır
2
yaklaşık 30 gün
45ZYN fırçalı DC motor, daha küçük 40 mm motor platformlarına göre kompakt ancak daha güçlü bir sürücü kaynağı gerektiren ekipmanlar için geliştirilmiştir. Yaklaşık 45 mm motor çapı ve entegre transmisyon yapısıyla 45ZYN fırçalı DC motor serisi, boyut, tork, hız ve kurulum esnekliği arasında pratik bir denge sağlar.
Bu, 45ZYN fırçalı DC motor serisini, tekrarlanan hareketler, dönen mekanizmalar, elektrikli kontrol sistemleri ve kompakt mekanik aksamlar için güvenilir bir motora ihtiyaç duyan OEM üreticileri için uygun bir seçim haline getirir. Yapısının, özellikle istikrarlı DC motor performansının ve özelleştirilmiş montaj boyutlarının gerekli olduğu farklı ürün tasarımlarına entegrasyonu kolaydır.
45ZYN fırçalı DC motor serisinin önemli bir özelliği, hem içermesidir 24V DC hem de 28V DC versiyonlarını . Bu, müşterilere motoru farklı güç kaynağı sistemleriyle eşleştirirken daha fazla esneklik sağlar.
24V modeller otomasyon ekipmanlarında, akıllı cihazlarda, aktüatör sistemlerinde ve endüstriyel kontrol ürünlerinde yaygın olarak kullanılmaktadır. 28V versiyonları, sistem voltajının biraz daha yüksek olduğu veya müşterinin mevcut elektrik platformunun 28V DC motor uyumluluğu gerektirdiği projeler için uygundur.
Teknik tablo, aşağıdakiler gibi çeşitli temsili modelleri içerir:
45ZYN001 serisi, yaklaşık 0,05N·m'lik bir nominal tork ve civarında nominal güç sunar 19W . Daha yüksek hız ve orta düzeyde tork çıkışı gerektiren uygulamalar için uygundur.
45ZYN002 serisi yaklaşık 0,06N·m nominal tork ve yaklaşık 20W nominal güç sağlar. Sabit hızı korurken biraz daha yüksek tork seviyesine ihtiyaç duyan kompakt ekipmanlar için düşünülebilir.
Bu modeller yaklaşık 0,1 N·m nominal tork sağlar ve bu da onları daha yüksek yük gereksinimleri olan uygulamalar için uygun hale getirir. Motor uzunluğu yaklaşık 79 mm'dir ve kompakt bir motor yapısı içerisinde daha güçlü çıkış kapasitesi sunar.
45ZYN005 ve 45ZYN007 modelleri, dayanmaktadır 28V DC platformuna arasında nominal güç seçenekleriyle 23W ile 26W . Bu modeller, 28V çalışma ve kararlı orta güç çıkışı gerektiren projeler için uygundur.
45ZYN fırçalı DC motor serisi, farklı çalışma koşullarında istikrarlı çalışma performansı sunmak üzere tasarlanmıştır. Temsili tabloya göre, yüksüz hız yaklaşık 2200 rpm ila 4300 rpm arasında değişirken nominal hız yaklaşık 1700 rpm ila 3700 rpm arasında değişir.seçilen modele bağlı olarak
Bu hız aralığı, motorun kontrollü dönüş, düzgün hareket ve güvenilir çıkışın gerekli olduğu uygulamalarda kullanılmasına olanak tanır. Özel hız veya tork gereksinimleri olan uygulamalar için Modar Motor, özelleştirilmiş sargı, dişli kutusu veya yapısal çözümlerin değerlendirilmesine yardımcı olabilir.
OEM projeleri için standart bir motor genellikle yeterli değildir. Farklı ürünler özel şaft boyutları, montaj delikleri, çıkış yönü, kablolama yöntemleri veya performans ayarları gerektirebilir. 45ZYN fırçalı DC motor, müşterinin gerçek tasarımına uyacak şekilde özelleştirilebilir.
Çıkış mili farklı çap, uzunluk, düz yüzey, D-kesim şekli, diş, kama yuvası veya özel işleme yapısı ile özelleştirilebilir.
Standart seçenekler arasında 24V ve 28V DC bulunmaktadır. Diğer voltaj gereksinimleri projeye ve sipariş miktarına göre değerlendirilebilir.
Motor hızı, nominal tork, akım ve güç, müşterinin yük durumuna, görev döngüsüne ve çalışma ortamına göre ayarlanabilir.
Montaj deliği konumu, ön kapak tasarımı ve kurulum arayüzü müşterinin ekipman muhafazasına uyacak şekilde ayarlanabilir.
Seri üretim sırasında montajı kolaylaştırmak için kurşun tel uzunluğu, kablo yönü, terminal tipi ve konnektör modeli özelleştirilebilir.
Daha küçük çaplı DC motorlarla karşılaştırıldığında 45ZYN fırçalı DC motor serisi, daha yüksek mekanik yüke sahip ekipmanlar için daha güçlü tork kapasitesi ve daha kararlı çıkış sağlar. Uygulamanın daha fazla güç gerektirdiği ancak yine de kompakt bir motor yapısına ihtiyaç duyduğu durumlarda pratik bir seçimdir.
45ZYN fırçalı DC motor serisi farklı voltaj, hız, tork, güç ve uzunluk seçeneklerini içerir. Bu, mühendislerin tek bir standart spesifikasyona bağlı kalmak yerine ekipman yapısına ve çalışma gereksinimlerine göre uygun bir modeli seçmelerine olanak tanır.
45ZYN fırçalı DC motor, sınırlı iç alana sahip makineler için uygundur. Kompakt gövdesi ve anlaşılır montaj arayüzü, ürün tasarımcılarının motoru elektrikli aktüatörlere, otomatik mekanizmalara ve kompakt iletim sistemlerine entegre etmesini kolaylaştırır.
Modar Motor, B2B müşterileri için özelleştirilmiş motor geliştirmeyi destekler. Prototip seçiminden seri üretime kadar motor, voltaj, hız, tork, şaft, montaj yapısı, kablo ve konnektör gereksinimlerine göre ayarlanabilir.
Motor seçiminde voltaj ve güçten daha fazlası dikkate alınmalıdır. Yük torku, başlatma akımı, görev döngüsü, çalışma sıcaklığı, gürültü, kurulum yönü ve ömür gereksinimlerinin tümü nihai motor seçimini etkiler. Modar Motor, geliştirme riskini azaltmak için motor eşleştirme ve örnek değerlendirme konusunda müşterilere destek verebilir.
45ZYN fırçalı DC motor, kompakt boyut, sabit tork ve güvenilir hareket gerektiren elektrikli aktüatörler için uygundur. Mekanik transmisyon yapısına bağlı olarak lineer veya döner aktüatörlü sistemlerde kullanılabilir.
Aktüatör üreticileri için önemli motor gereksinimleri genellikle başlatma torku, sabit hız, düşük akım, uygun şaft yapısı ve uzun vadeli güvenilirliği içerir. 45ZYN serisi bu gereksinimleri karşılayacak şekilde özelleştirilebilir.
45ZYN fırçalı DC motor serisi, iletim modülleri, konumlandırma cihazları, besleme mekanizmaları, döner platformlar ve kompakt kontrol sistemleri dahil olmak üzere küçük ve orta ölçekli otomasyon ekipmanlarında kullanılabilir.
Otomasyon uygulamalarında motorun tekrar tekrar çalışması ve tutarlı çıkışı koruması gerekir. 45ZYN fırçalı DC motor serisi, farklı hız ve tork gereksinimlerini desteklemek için birden fazla model seçeneği sunar.
45ZYN fırçalı DC motor, akıllı valf kontrol sistemlerinde, elektrikli valflerde ve akışkan kontrol cihazlarında kullanılabilir. Kompakt tasarımı, onu vana aktüatörlerinin veya kontrol modüllerinin içine montaja uygun hale getirir.
Valf uygulamaları için müşterilerin belirli bir çıkış torkuna, dönüş açısına, şaft tasarımına veya limit kontrol yapısına ihtiyacı olabilir. Modar Motor, vana yüküne ve çalışma döngüsüne göre motor konfigürasyonunun değerlendirilmesine yardımcı olabilir.
Akıllı ev ekipmanları genellikle açma, kapatma, kaldırma, döndürme veya ayarlama işlevleri için kompakt motorlara ihtiyaç duyar. 45ZYN fırçalı DC motor serisi akıllı kilitlerde, elektrikli perdelerde, akıllı mobilyalarda, otomatik kontrol modüllerinde ve diğer akıllı cihazlarda kullanılabilir.
Bu pazar için istikrarlı çalışma, düşük gürültü ve özelleştirilmiş kurulum önemlidir. 45ZYN fırçalı DC motor platformu, akıllı ürün geliştirme için kullanışlı esneklik sunar.
45ZYN fırçalı DC motor serisi, sabit hareket ve kompakt yapıya ihtiyaç duyulan bazı tıbbi ve sağlık cihazlarında uygulanabilmektedir. Olası kullanımlar arasında ayarlama mekanizmaları, döner modüller, numune işleme cihazları ve yardımcı tahrik sistemleri yer alır.
Tıbbi uygulamalarda seri üretimden önce motor güvenilirliği, sıcaklık artışı, gürültü seviyesi ve kalite tutarlılığı dikkatle test edilmelidir.
45ZYN fırçalı DC motor aynı zamanda otomatlarda, ofis ekipmanlarında, ticari cihazlarda, küçük paketleme makinelerinde ve diğer hafif endüstriyel sistemlerde de kullanılabilir. Pratik çıkış aralığı, onu birçok kompakt mekanik tahrik uygulaması için uygun hale getirir.
Aşağıdaki teknik veriler 45mm 4 5ZYN Fırçalı DC Motor için geçerlidir.
Nominal gerilim seçenekleri: 24/28V vb.
Nominal hız: 1700-3700 rpm (özelleştirilmiş)
Nominal Tork: 0,05~0,1Nm (özelleştirilmiş)
Çıkış gücü aralığı: 19~31W(özelleştirilmiş)
45mm dış çap
Özelleştirilmiş kapak montaj boyutu
Özelleştirilmiş kablo uzunluğu ve terminal
şanzımanla özelleştirilebilir
| Motorun Özellikleri | |||||||||||||||
 |
| 45ZYN fırçalanmış DC Motor Çizimi |
 |
| 45ZYN Fırçalı DC Motor Performans Eğrisi |
 |
45ZYN fırçalı DC motor, entegre iletim yapısına sahip kompakt bir fırçalı DC motor serisidir. Otomasyon ekipmanları, elektrikli aktüatörler, vana kontrol sistemleri ve akıllı cihazlar gibi sabit hız, pratik tork çıkışı ve esnek kurulum gerektiren uygulamalar için tasarlanmıştır.
Temsili ürün tablosu 24V DC ve 28V DC seçeneklerini içerir. Diğer voltaj gereksinimleri müşterinin uygulamasına, teknik gereksinimlerine ve sipariş miktarına göre değerlendirilebilir.
Listelenen temsili modellere göre nominal tork aralığı yaklaşık 0,05N·m ila 0,1N·m arasındadır . Nihai tork seçilen modele, hıza, motor tasarımına ve gerçek çalışma koşuluna bağlıdır.
Ürün tablosunda gösterilen nominal güç yaklaşık 18W ile 31W arasında değişmektedir . Farklı modeller, farklı ekipman gereksinimlerini karşılamak için farklı güç seviyeleri sağlar.
Evet. Şaft müşterinin mekanik tasarımına göre özelleştirilebilir. Yaygın özelleştirme seçenekleri arasında şaft uzunluğu, çap, D kesimi, düz şaft, dişli şaft, kama yuvası ve diğer özel yapılar yer alır.
Evet. Hız ve tork, motor tasarımı, sargı parametreleri veya dişli aktarım konfigürasyonu ayarlanarak özelleştirilebilir. Müşteriler, doğru değerlendirme için voltajı, hedef hızı, gerekli torku, yük durumunu ve görev döngüsünü sağlamalıdır.
Evet. 45ZYN fırçalı DC motor serisi, kompakt boyut, kararlı çıkış ve özelleştirilebilir mekanik yapı sağladığından birçok aktüatör uygulaması için uygundur. Elektrikli aktüatörlerde, vana aktüatörlerinde, akıllı kontrol modüllerinde ve diğer hareket kontrol sistemlerinde kullanılabilir.
Doğru motor seçimi ve fiyat teklifi için lütfen voltaj, hız, tork, motor boyutu limiti, şaft çizimi, montaj gereksinimleri, görev döngüsü, çalışma ortamı, beklenen kullanım ömrü, yıllık miktar ve uygulama ayrıntılarını sağlayın.
Sürekli çalışma yüke, akıma, sıcaklık artışına, görev döngüsüne ve çalışma ortamına bağlıdır. Uygulamanız uzun süreli çalışmayı gerektiriyorsa Modar Motor çalışma koşullarını değerlendirebilir ve uygun bir tasarım veya test planı önerebilir.
Evet. Modar Motor, voltaj, şaft, montaj yapısı, kablo, konnektör, dönüş yönü, hız, tork ve performans parametrelerinin özelleştirilmesi de dahil olmak üzere DC motorlar için OEM ve ODM projelerini destekler.
