8 mm schlitzloser bürstenloser Motor – Mikro-BLDC-Motor für Präzisionssysteme

Typische Anwendungen von  8 mm nutenlosen bürstenlosen Gleichstrommotoren

Der bürstenlose 8-mm-Motor ohne Schlitz wird häufig in Anwendungen eingesetzt, die eine gleichmäßige und zuverlässige Mikrobewegung mit etwas höherer Belastbarkeit erfordern.

In medizinischen und Laborgeräten ermöglicht der 8 mm schlitzlose bürstenlose Motor eine kontrollierte Bewegung bei gleichzeitig leiser und stabiler Leistung.

In optischen und sensorischen Geräten unterstützt der 8 mm schlitzlose bürstenlose Motor die Feinpositionierung und kontinuierliche Mikrorotationsaufgaben.

Typische Anwendungen sind:

• Medizinische Diagnoseinstrumente

• Präzisionslaborgeräte

• Optische Positionierungssysteme

• Tragbare medizinische Geräte

• Mikroautomatisierungsmodule

Technische  Daten des  8 mm schlitzlosen bürstenlosen Gleichstrommotors

Die folgenden technischen Daten gelten für den  8 mm nutenlosen bürstenlosen Gleichstrommotor.

Elektrische Parameter

• Nennspannungsoptionen: 12 V usw.

• Nenngeschwindigkeit: 38200 U/min (kundenspezifisch)

• Nenndrehmoment: 0,8 mNm (kundenspezifisch)


• Ausgangsleistung: 3,25 W (kundenspezifisch)

Optionale Konfigurationen

• Hall-Sensoren oder Encoder-Feedback

• Kundenspezifische Wellen- oder Steckertypen

• Kabel- oder Anschlussvarianten




Nutenloser Motor.pdf



Motoreigenschaften

Teilenummer des Motors

8ZWWC25

Polpaare

-

1

Anschlusswiderstand, Phase-Phase

Ω

6.1

Anschlussinduktivität, Phase-Phase

mH

0.085

Wicklungsverbindungsmethode

-

Delta-Verbindung

Isolierklasse

-

B

Diensttyp

-

S2

Isolationsfestigkeit (Spannungsfestigkeit)

-

300VAC/1KHz/1mA/1s

Isolationswiderstand

-

100 MΩ/300 VDC

Gewicht

G

7.3

Nennspannung

V

12

Nennleistung

W

3.25

Nenndrehmoment

mN·m

0.8

Nenngeschwindigkeit

U/min

38200

Nennstrom

A

0.45

Keine Lastgeschwindigkeit

U/min

48000

Kein Laststrom

A

0.056

Motoreffizienz

%

60

Lärm (Umgebungslärm 20 dB, Testabstand 1 m)

dB

<50

Wärmewiderstand (Leerlauf)

K/W

12.52

Umgebungstemperatur

℃

22.3

Maximale Wicklungstemperatur

℃

63

Drehmomentkonstante

mN·m/A

1.77

Back-EMF-Konstante – Spitzenwert

V/Krpm

0.26

Back-EMF-Konstante – effektiver Wert

V/Krpm

0.19

Spitzendrehmoment

mN·m

3.49

Spitzenstrom

A

2

Rotorträgheit

g·cm²

0.016

Mechanische Zeitkonstante

MS

3.11

Schlussglocke

-

Edelstahl

Lager

-

Rillenkugellager

Magnet

-

Sintern von NdFeB

Rotationswelle

-

Kohlenstoffstahl

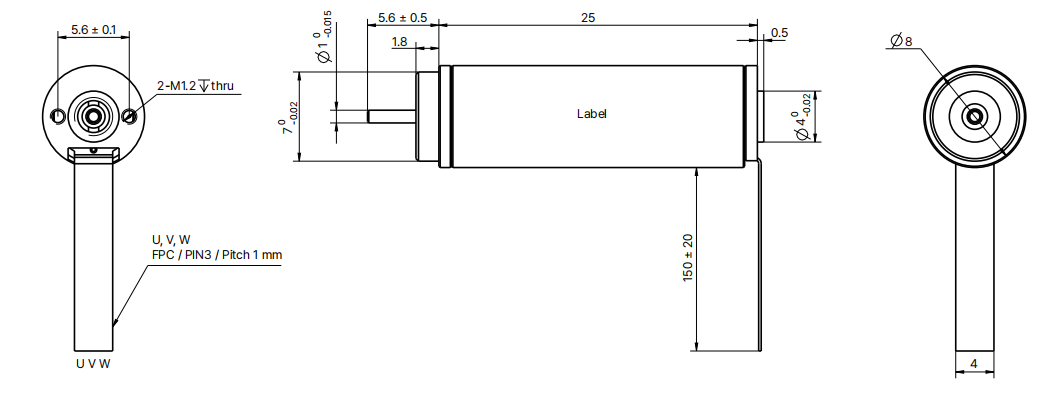

Maßzeichnung des  8-mm-nutenlosen bürstenlosen Motors  8ZWWC25

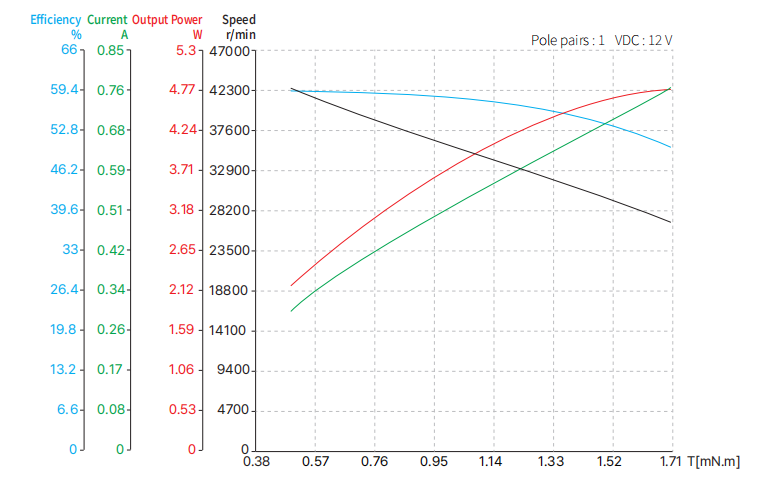

Leistungskurve des  8-mm-nutenlosen bürstenlosen Motors  8ZWWC25

FAQ – 8 mm schlitzloser bürstenloser Gleichstrommotor

F1: Was unterscheidet den nutenlosen bürstenlosen 8-mm-Motor von der 6-mm-Version?

Der bürstenlose 8-mm-Motor ohne Nuten bietet ein höheres Drehmoment und eine bessere Wärmekapazität.

F2: Ist der 8 mm schlitzlose bürstenlose Motor immer noch für medizinische Zwecke geeignet?

Ja, ein bürstenloser 8-mm-Motor ohne Schlitz wird häufig in medizinischen und Laborsystemen verwendet.

F3: Ist ein Rastmoment vorhanden?

Nein, die schlitzlose Struktur verhindert Rasten.

F4: Kann ein 8 mm schlitzloser bürstenloser Motor für den Dauerbetrieb verwendet werden?

Ja, unter entsprechenden Lastbedingungen.

F5: Sind Anpassungsoptionen verfügbar?

Ja, elektrische und mechanische Anpassungen werden unterstützt.

F6: Ist eine langfristige Versorgung verfügbar?

Ja, für OEM- und Serienfertigung.
