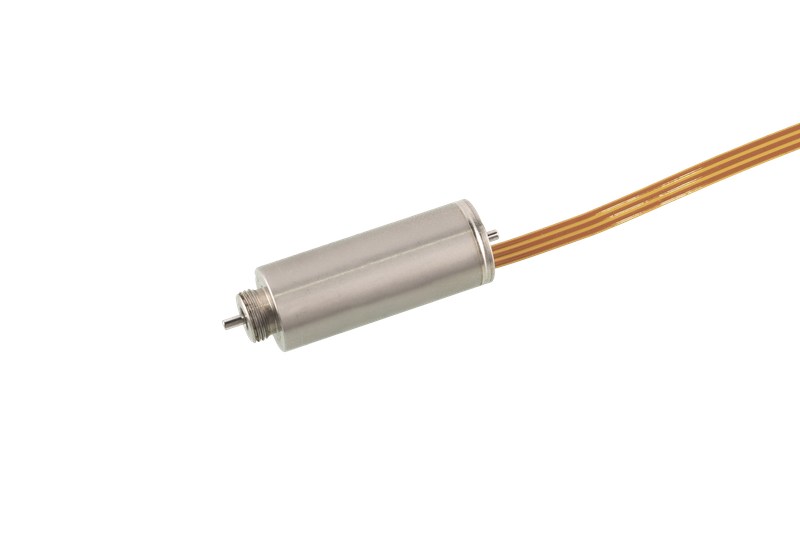

Moteur sans balais sans fente de 8 mm – Moteur Micro BLDC pour systèmes de précision

Applications typiques du  moteur CC sans balais sans fente de 8 mm

Le moteur sans balais sans fente de 8 mm est couramment utilisé dans les applications nécessitant un micro-mouvement fluide et fiable avec une capacité de charge légèrement supérieure.

Dans les appareils médicaux et de laboratoire, le moteur sans balais sans fente de 8 mm permet un mouvement contrôlé tout en conservant des performances silencieuses et stables.

Dans les équipements optiques et de détection, le moteur sans balais sans fente de 8 mm prend en charge les tâches de positionnement fin et de micro-rotation continue.

Les applications typiques incluent :

• Instruments de diagnostic médical

• Équipement de laboratoire de précision

• Systèmes de positionnement optique

• Dispositifs médicaux portables

• Modules de micro-automatisation

techniques du  Spécifications  moteur à courant continu sans balais sans fente de 8 mm

Les données techniques suivantes s'appliquent au  moteur CC sans balais sans fente de 8 mm.

Paramètres électriques

• Options de tension nominale : 12 V, etc.

• Vitesse nominale : 38 200 tr/min (personnalisé)

• Couple nominal : 0,8 mN.m (personnalisé)


• Puissance de sortie : 3,25 W (personnalisé)

Configurations facultatives

• Capteurs à effet Hall ou retour d'encodeur

• Types d'arbres ou de connecteurs personnalisés

• Variations de câbles ou de bornes




Moteur sans fente.pdf



Caractéristiques du moteur

Numéro de pièce du moteur

8ZWWC25

Paires de pôles

-

1

Résistance terminale, Phase-Phase

Ω

6.1

Inductance terminale, Phase-Phase

mH

0.085

Méthode de connexion d'enroulement

-

Connexion Delta

Classe d'isolation

-

B

Type de service

-

S2

Force d'isolation (tension de tenue)

-

300VAC/1KHz/1mA/1s

Résistance d'isolation

-

100 MΩ/300 V CC

Poids

g

7.3

Tension nominale

V

12

Puissance nominale

W

3.25

Couple nominal

mN·m

0.8

Vitesse nominale

RPM

38200

Courant nominal

UN

0.45

Pas de vitesse de chargement

RPM

48000

Pas de courant de charge

UN

0.056

Efficacité du moteur

%

60

Bruit (bruit ambiant 20 dB, distance de test 1 m)

dB

<50

Résistance thermique (à vide)

K/W

12.52

Température ambiante

℃

22.3

Température maximale d'enroulement

℃

63

Constante de couple

mN·m/A

1.77

Constante de contre-EMF - valeur de crête

V/Krpm

0.26

Constante de contre-EMF - valeur efficace

V/Krpm

0.19

Couple maximal

mN·m

3.49

Courant de pointe

UN

2

Inertie du rotor

g·cm⊃2 ;

0.016

Constante de temps mécanique

MS

3.11

Cloche de fin

-

Acier inoxydable

Palier

-

Roulement à billes à gorge profonde

Aimant

-

NdFeB fritté

Arbre de rotation

-

Acier au carbone

Dessin dimensionnel du  moteur sans balais sans fente de 8 mm  8ZWWC25

Courbe de performance du  moteur sans balais sans fente de 8 mm  8ZWWC25

FAQ – Moteur CC sans balais sans fente de 8 mm

Q1 : Qu'est-ce qui différencie le moteur sans balais sans fente de 8 mm de la version de 6 mm ?

Le moteur sans balais sans fente de 8 mm offre un couple plus élevé et une meilleure capacité thermique.

Q2 :  Le moteur sans balais sans fente de 8 mm est-il toujours adapté à un usage médical ?

Oui, le moteur sans balais sans fente de 8 mm est couramment utilisé dans les systèmes médicaux et de laboratoire.

Q3 : Un couple d'encoche est-il présent ?

Non, la structure sans fente élimine les encoches.

Q4 : Un moteur sans balais sans fente de 8 mm peut-il être utilisé pour un fonctionnement continu ?

Oui, dans des conditions de charge appropriées.

Q5 : Des options de personnalisation sont-elles disponibles ?

Oui, la personnalisation électrique et mécanique est prise en charge.

Q6 : Un approvisionnement à long terme est-il disponible ?

Oui, pour la production OEM et en série.
