Motore brushless senza slot da 8 mm: motore micro BLDC per sistemi di precisione

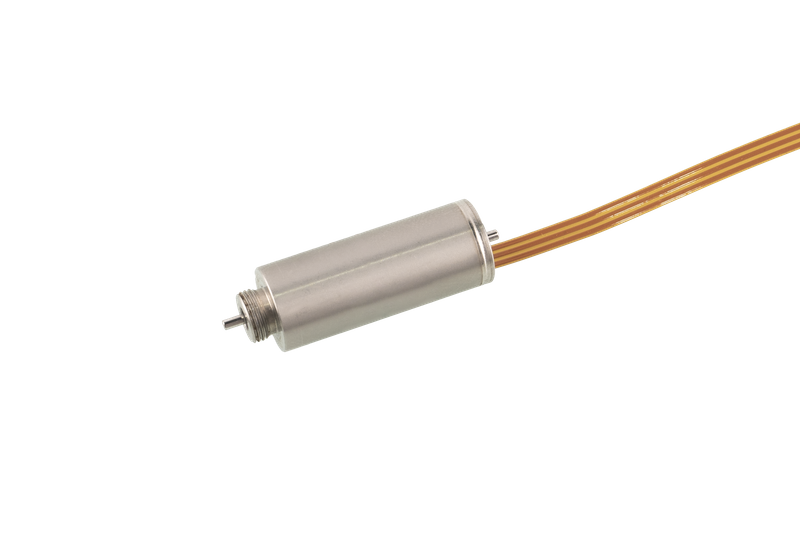

Motore CC brushless senza slot da 8 mm – Panoramica del prodotto

Il motore brushless senza slot da 8 mm fornisce un equilibrio ottimale tra dimensioni miniaturizzate e coppia utilizzabile. .
Utilizzando un design elettromagnetico senza slot, il motore brushless senza slot da 8 mm garantisce una rotazione fluida e un basso rumore acustico, rendendolo adatto ad ambienti operativi sensibili.

Rispetto ai motori più piccoli, la piattaforma da 8 mm offre una migliore capacità termica mantenendo un'eccellente fluidità di movimento.

Caratteristiche principali

• Motore BLDC slotless compatto da 8 mm

• Rotazione senza cogging

• Coppia migliorata rispetto ai motori ultra-mini

• Basso rumore e basse vibrazioni

• Struttura pronta per l'OEM

Applicazioni tipiche del  motore CC senza spazzole senza slot da 8 mm

Il motore brushless senza slot da 8 mm  è comunemente utilizzato in applicazioni che richiedono  micromovimenti fluidi e affidabili  con una capacità di carico leggermente superiore.

Nei dispositivi medici e di laboratorio,  il motore brushless slotless da 8 mm  consente movimenti controllati mantenendo prestazioni silenziose e stabili.

Nelle apparecchiature ottiche e di rilevamento,  il motore brushless slotless da 8 mm  supporta il posizionamento preciso e le attività di microrotazione continua.

Le applicazioni tipiche includono:

• Strumenti diagnostici medici

• Attrezzature da laboratorio di precisione

• Sistemi di posizionamento ottico

• Dispositivi medici portatili

• Moduli di microautomazione

tecniche del  Specifiche  motore CC senza spazzole senza slot da 8 mm

I seguenti dati tecnici si applicano al  motore DC brushless slotless da 8 mm.

Parametri Elettrici

• Opzioni di tensione nominale: 12 V ecc.

• Velocità nominale: 38200 giri/min (personalizzato)

• Coppia nominale: 0,8 mN.m (personalizzato)


• Potenza in uscita: 3,25 W (personalizzato)

Configurazioni opzionali

• Sensori Hall o feedback encoder

• Tipi di alberi o connettori personalizzati

• Variazioni di cavi o terminali




Motore senza slot.pdf



Caratteristiche motorie

Numero di parte del motore

8ZWWC25

Coppie polari

-

1

Resistenza terminale, Fase-Fase

Ω

6.1

Induttanza terminale, Fase-Fase

mH

0.085

Metodo di connessione dell'avvolgimento

-

Connessione delta

Classe di isolamento

-

B

Tipo di servizio

-

S2

Resistenza dell'isolamento (resistenza alla tensione)

-

300 V CA/1 KHz/1 mA/1 s

Resistenza di isolamento

-

100 MΩ/300 V CC

Peso

G

7.3

Tensione nominale

V

12

Potenza nominale

W

3.25

Coppia nominale

mN·m

0.8

Velocità nominale

giri al minuto

38200

Corrente nominale

UN

0.45

Nessuna velocità di carico

giri al minuto

48000

Nessuna corrente di carico

UN

0.056

Efficienza del motore

%

60

Rumore (rumore ambientale 20 dB, distanza di prova 1 m)

dB

<50

Resistenza termica (senza carico)

K/W

12.52

Temperatura ambiente

℃

22.3

Temperatura massima dell'avvolgimento

℃

63

Costante di coppia

mN·m/A

1.77

Costante Back-EMF - valore di picco

V/Krpm

0.26

Costante Back-EMF - valore effettivo

V/Krpm

0.19

Coppia di picco

mN·m

3.49

Corrente di picco

UN

2

Inerzia del rotore

g·cm²

0.016

Costante di tempo meccanica

SM

3.11

Fine campana

-

Acciaio inossidabile

Cuscinetto

-

Cuscinetto a sfere a gola profonda

Magnete

-

Sinterizzazione NdFeB

Albero di rotazione

-

Acciaio al carbonio

Disegno quotato del  motore brushless slotless da 8 mm 8ZWWC25

Curva delle prestazioni  del motore brushless slotless da 8 mm 8ZWWC25

Domande frequenti: motore CC senza spazzole senza slot da 8 mm

Q1: Cosa differenzia il  motore brushless slotless da 8 mm  dalla versione da 6 mm?

Il motore brushless slotless da 8 mm  offre una coppia più elevata e una migliore capacità termica.

Q2:  Il motore brushless senza slot da 8 mm  è ancora adatto per l'uso medico?

Sì,  il motore brushless slotless da 8 mm  è comunemente utilizzato nei sistemi medici e di laboratorio.

Q3: È presente una coppia di cogging?

No, la struttura senza slot elimina il cogging.

Q4:  Il motore brushless slotless da 8 mm può  essere utilizzato per il funzionamento continuo?

Sì, in condizioni di carico adeguate.

Q5: Sono disponibili opzioni di personalizzazione?

Sì, è supportata la personalizzazione elettrica e meccanica.

Q6: È disponibile una fornitura a lungo termine?

Sì, per la produzione OEM e in serie.
