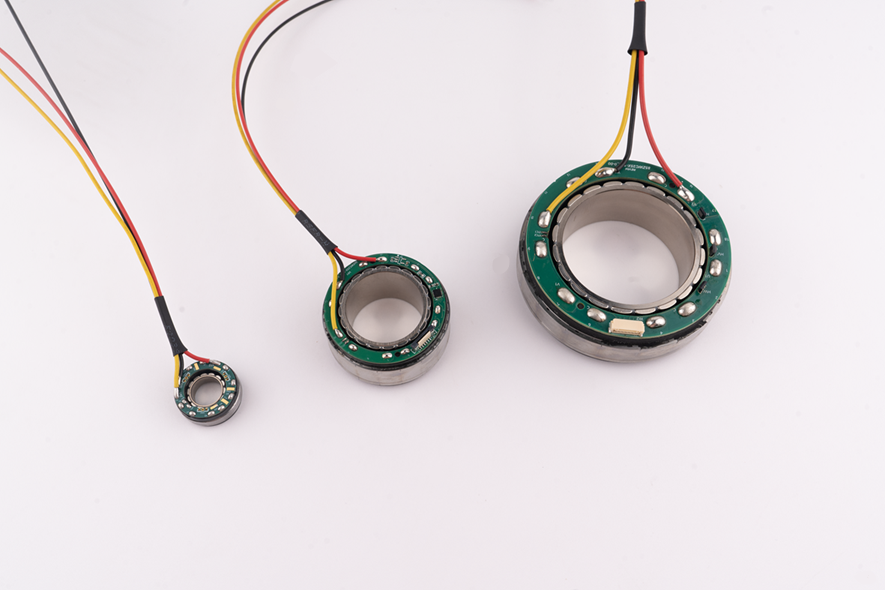

70ZWC20/25X-1
Motore Modar
70 mm
216/456W
0,55/1,3 Nm
48 V
Rame puro al 100%.
2
circa 30 giorni
Il motore frameless da 70 mm è progettato per sistemi ad azionamento diretto che richiedono una coppia continua più elevata, movimenti fluidi e controllo preciso. Grazie al robusto design elettromagnetico e alla struttura senza telaio, il motore senza telaio da 70 mm consente agli ingegneri OEM di integrare capacità di coppia elevata direttamente nei loro gruppi meccanici.
La serie di motori frameless da 70 mm è ampiamente utilizzata nella robotica e nei sistemi di automazione industriale dove movimento senza gioco, elevata precisione di posizionamento e lunga durata sono fondamentali.
Elevata densità di coppia in un telaio da 70 mm
Prestazioni fluide della trasmissione diretta con bassa ondulazione della coppia
Progettato per il funzionamento industriale continuo
Compatibile con sistemi servo e di controllo della coppia
Ottimizzato per l'integrazione meccanica OEM
Il motore frameless da 70 mm è adatto per applicazioni industriali che richiedono una coppia continua più elevata e una robusta integrazione meccanica.
I casi d'uso comuni includono giunti di robot industriali, sistemi di movimentazione automatizzati, assi rotanti e apparecchiature di produzione di precisione.
Giunti per robot industriali e assi rotanti
Sistemi automatizzati di movimentazione e posizionamento
Tavole rotanti di precisione
Robot medici e riabilitativi
La sua capacità di coppia e stabilità termica rendono il motore frameless da 70 mm particolarmente adatto per soluzioni ad azionamento diretto che operano in cicli continui o intensivi.
I seguenti dati tecnici si applicano al motore senza telaio da 70 mm 70ZWC20X-1 e 70ZWC25X-1.
| Caratteristiche motorie | ||||||||||||||||||||||||||||||||||||||||||||||
| Codice articolo del motore | 70ZWC20X-1 | 70ZWC25X-1 | ||||||||||||||||||||||||||||||||||||||||||||
| Diametro esterno dello statore | mm | 69±0,037 | 69±0,037 | |||||||||||||||||||||||||||||||||||||||||||
| Diametro interno del rotore | mm | 42+0,039 | 42+0,039 | |||||||||||||||||||||||||||||||||||||||||||
| Lunghezza totale (L) | mm | 15.9 | 21.5 | |||||||||||||||||||||||||||||||||||||||||||
| Lunghezza pila (L1) | mm | 10.3 | 15.9 | |||||||||||||||||||||||||||||||||||||||||||
| Lunghezza rotore (L2) | mm | 20,5±0,2 | 26±0,2 | |||||||||||||||||||||||||||||||||||||||||||
| Numero di slot | - | 18 | 18 | |||||||||||||||||||||||||||||||||||||||||||
| Coppie polari | - | 10 | 10 | |||||||||||||||||||||||||||||||||||||||||||
| Resistenza fase-fase | Ω | 0.32 | 0.22 | |||||||||||||||||||||||||||||||||||||||||||
| Induttanza fase-fase | mH | 0.52 | 0.35 | |||||||||||||||||||||||||||||||||||||||||||
| Metodo di connessione dell'avvolgimento | - | Collegamento a stella | Collegamento a stella | |||||||||||||||||||||||||||||||||||||||||||
| Classe di isolamento | - | F | F | |||||||||||||||||||||||||||||||||||||||||||
| Tipo di servizio | - | S2 | S2 | |||||||||||||||||||||||||||||||||||||||||||
| Metodo di feedback | - | Sensore di Hall | Sensore di Hall | |||||||||||||||||||||||||||||||||||||||||||
| Angolo di commutazione | - | 120o | 120o | |||||||||||||||||||||||||||||||||||||||||||
| Resistenza dell'isolamento (resistenza alla tensione) | - | 500 VCA/1 mA/1 s | 500 VCA/1 mA/1 s | |||||||||||||||||||||||||||||||||||||||||||
| Resistenza di isolamento | - | 100 MΩ/500 V CC | 100 MΩ/500 V CC | |||||||||||||||||||||||||||||||||||||||||||
| Peso dello statore | G | 167.5 | 224 | |||||||||||||||||||||||||||||||||||||||||||
| Peso del rotore | G | 72 | 90 | |||||||||||||||||||||||||||||||||||||||||||
| Velocità a vuoto | giri al minuto | 4350 | 4400 | |||||||||||||||||||||||||||||||||||||||||||
| Corrente a vuoto | UN | 0,5(RIF) | 1.3(RIF) | |||||||||||||||||||||||||||||||||||||||||||
| Tensione nominale | VCC | 48 | 48 | |||||||||||||||||||||||||||||||||||||||||||
| Potenza nominale | W | 216 | 456 | |||||||||||||||||||||||||||||||||||||||||||
| Coppia nominale | N·m | 0.55 | 1.3 | |||||||||||||||||||||||||||||||||||||||||||
| Velocità nominale | giri al minuto | 3750 | 3350 | |||||||||||||||||||||||||||||||||||||||||||
| Corrente nominale | UN | 5.4 | 11.4 | |||||||||||||||||||||||||||||||||||||||||||
| Costante di coppia | Nm/A | 0.109 | 0.13 | |||||||||||||||||||||||||||||||||||||||||||
| Costante back-EMF (valore effettivo) | Vrms/Krpm | 8.1 | 9.6 | |||||||||||||||||||||||||||||||||||||||||||
| Coppia di picco | N·m | 1.65 | 2.6 | |||||||||||||||||||||||||||||||||||||||||||
| Corrente di picco | UN | 14.2 | 21 | |||||||||||||||||||||||||||||||||||||||||||
| Inerzia del rotore | g·cm² | 358 | 455 | |||||||||||||||||||||||||||||||||||||||||||

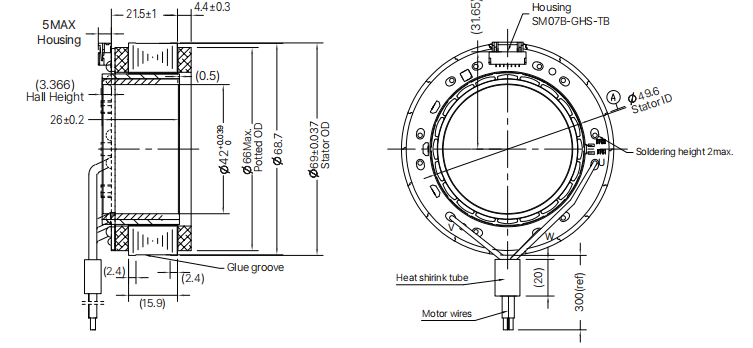

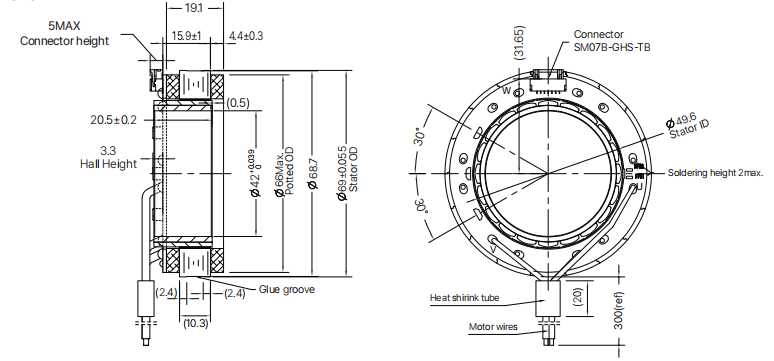

| Disegno quotato |
Motore senza telaio da 70 mm 70ZWC20X-1
|
Motore senza telaio da 70 mm 70ZXC25X-1
|
| Tipo di uscita | Colore di uscita | Funzione | |||||||||||||||||||||||||||
UL1332AWG20/ UL1332AWG18 |
Giallo | Fase U | |||||||||||||||||||||||||||
| Rosso | Fase V | ||||||||||||||||||||||||||||
| Nero | Fase W | ||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||

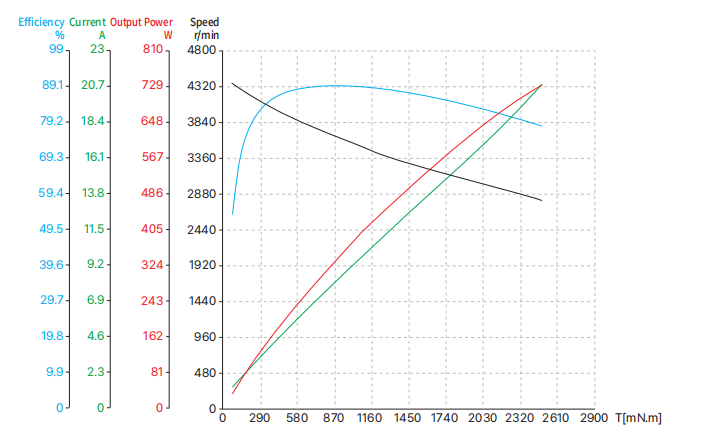

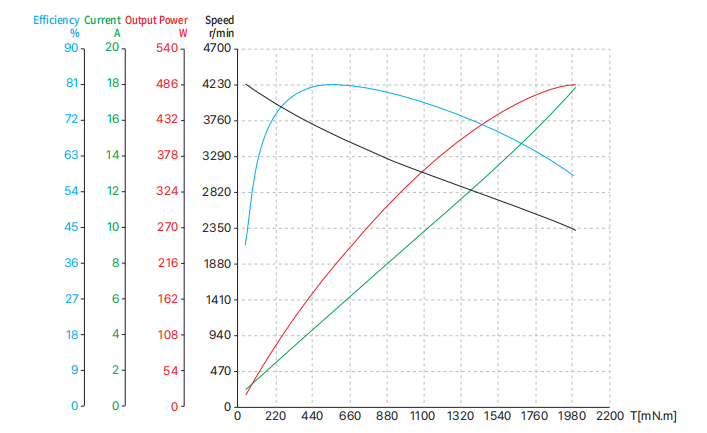

| Curve di prestazione della coppia |
Motore senza telaio da 70 mm 70ZWC20X-1
|
Motore senza telaio da 70 mm 70ZXC25X-1
|
D1: Il motore senza telaio da 70 mm è adatto al funzionamento a coppia continua?
Sì, il motore senza telaio da 70 mm è progettato per applicazioni che richiedono una coppia continua e stabile.
D2: Il motore senza telaio da 70 mm può sostituire un sistema di azionamento basato su riduttore?
In molte applicazioni sì, soprattutto dove sono richiesti gioco zero e movimento fluido.
D3: Il motore senza telaio da 70 mm richiede un raffreddamento aggiuntivo?
Il raffreddamento dipende dal ciclo di lavoro e dal carico; il raffreddamento a livello di sistema è consigliato per un utilizzo di coppia più elevato.
D4: Il motore senza telaio da 70 mm è compatibile con i servoazionamenti?
Sì, il motore senza telaio da 70 mm è compatibile con i servoregolatori e i controller di coppia tradizionali.
Q5: È possibile personalizzare l'avvolgimento e la tensione?
Sì, entrambi possono essere adattati al design del tuo sistema.
D6: Il motore senza telaio da 70 mm viene utilizzato in Europa e Nord America?
Sì, il motore senza telaio da 70 mm è ampiamente fornito ai clienti OEM in questi mercati.
