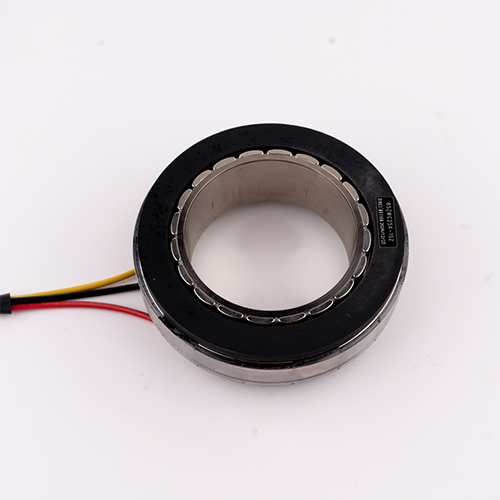

Moteur couple sans cadre de 70 mm pour les applications à entraînement direct à couple élevé

Applications typiques du  moteur sans cadre de 70 mm

Positionnement des applications

Le moteur sans cadre de 70 mm convient aux applications industrielles qui nécessitent un couple continu plus élevé et une intégration mécanique robuste.

Industries et cas d'utilisation typiques

Les cas d'utilisation courants incluent les joints de robots industriels, les systèmes de manutention automatisés, les axes rotatifs et les équipements de fabrication de précision.

• Articulations de robots industriels et axes rotatifs

• Systèmes automatisés de manutention et de positionnement

• Tables rotatives de précision

• Robots médicaux et de rééducation




Valeur d'intégration

Sa capacité de couple et sa stabilité thermique rendent le moteur sans cadre de 70 mm bien adapté aux solutions à entraînement direct fonctionnant dans des cycles de service continus ou élevés.

Spécifications techniques (série de moteurs sans cadre de 70 mm)

Les données techniques suivantes s'appliquent aux  moteurs sans cadre de 70 mm  70ZWC20X-1 et 70ZWC25X-1.

Caractéristiques du moteur

Numéro de pièce du moteur

70ZWC20X-1

70ZWC25X-1

Diamètre extérieur du stator

mm

69 ± 0,037

69 ± 0,037

Diamètre intérieur du rotor

mm

42+0,039

42+0,039

Longueur totale (L)

mm

15.9

21.5

Longueur de la pile (L1)

mm

10.3

15.9

Longueur du rotor (L2)

mm

20,5 ± 0,2

26 ± 0,2

Nombre d'emplacements

-

18

18

Paires de pôles

-

10

10

Résistance phase à phase

Ω

0.32

0.22

Inductance phase à phase

mH

0.52

0.35

Méthode de connexion d'enroulement

-

Connexion étoile

Connexion étoile

Classe d'isolation

-

F

F

Type de service

-

S2

S2

Méthode de rétroaction

-

Capteur à effet Hall

Capteur à effet Hall

Angle de déplacement

-

120o

120o

Force d'isolation (tension de tenue)

-

500 VCA/1 mA/1 s

500 VCA/1 mA/1 s

Résistance d'isolation

-

100 MΩ/500 V CC

100 MΩ/500 V CC

Poids du stator

g

167.5

224

Poids du rotor

g

72

90

Vitesse à vide

RPM

4350

4400

Courant à vide

UN

0,5(RÉF)

1.3(RÉF)

Tension nominale

VCC

48

48

Puissance nominale

W

216

456

Couple nominal

N·m

0.55

1.3

Vitesse nominale

RPM

3750

3350

Courant nominal

UN

5.4

11.4

Constante de couple

Nm/A

0.109

0.13

Constante de contre-EMF (valeur efficace)

Vrms/Krpm

8.1

9.6

Couple maximal

N·m

1.65

2.6

Courant de pointe

UN

14.2

21

Inertie du rotor

g·cm⊃2 ;

358

455

Dessin coté

Moteur sans cadre 70 mm  70ZWC20X-1

Moteur sans cadre 70 mm  70ZXC25X-1

Type de sortie

Couleur de sortie

Fonction

UL1332 AWG20/ UL1332 AWG18

Jaune

Phase U

Rouge

Phase V

Noir

Phase W

Courbes de performances de couple

Moteur sans cadre 70 mm  70ZWC20X-1

Moteur sans cadre 70 mm  70ZXC25X-1

moteur sans cadre.pdf

FAQ – Moteur sans cadre de 70 mm

Q1 : Le moteur sans cadre de 70 mm est-il adapté à un fonctionnement à couple continu ?

Oui, le moteur sans cadre de 70 mm est conçu pour les applications nécessitant un couple continu stable.

Q2 :  Un moteur sans cadre de 70 mm peut-il remplacer un système d'entraînement basé sur une boîte de vitesses ?

Dans de nombreuses applications, oui, en particulier là où aucun jeu et un mouvement fluide sont requis.

Q3 : Le moteur sans cadre de 70 mm nécessite-t-il un refroidissement supplémentaire ?

Le refroidissement dépend du cycle de service et de la charge ; un refroidissement au niveau du système est recommandé pour une utilisation de couple plus élevée.

Q4 : Le moteur sans cadre de 70 mm est-il compatible avec les servomoteurs ?

Oui,  le moteur sans cadre de 70 mm est compatible avec les servomoteurs et les contrôleurs de couple grand public.

Q5 : L’enroulement et la tension peuvent-ils être personnalisés ?

Oui, les deux peuvent être adaptés à la conception de votre système.

Q6 :  Le moteur sans cadre de 70 mm est -il utilisé en Europe et en Amérique du Nord ?

Oui, le moteur sans cadre de 70 mm est largement fourni aux clients OEM sur ces marchés.
