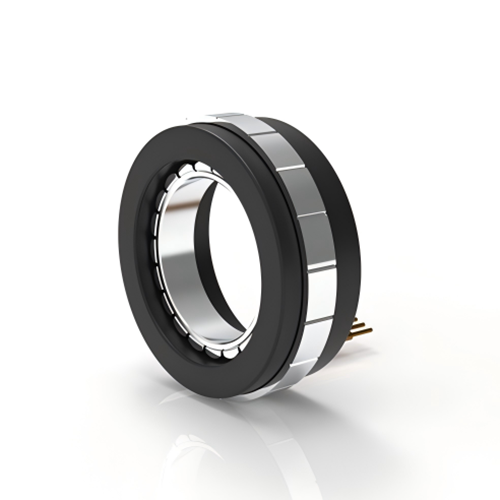

85mm フレームレス モーターは、要求の厳しいダイレクト ドライブ アプリケーション向けに強化されたトルク能力と熱安定性を実現します。産業用およびロボット システム用に設計された 85 mm フレームレス モーター シリーズは、ギア伝達の複雑さを必要とせずに、スムーズな回転、高効率、優れた制御精度を実現します。
フレームレス構成により、システム設計者は機械的統合とコンパクトなシステム アーキテクチャにおいて最大限の柔軟性を得ることができます。
産業用途向けの高い連続トルク
低いコギングトルクで正確な位置決めを実現
長期稼働に耐える堅牢な設計
電気的および機械的な柔軟なカスタマイズ
高性能サーボ制御に最適
85mm フレームレス モーターは、より高い負荷容量と厳しいモーション制御要件を備えた要求の厳しいダイレクト ドライブ システム向けに設計されています。
一般的な用途には、ロボット アーム、高負荷回転テーブル、産業用オートメーション機器、精密位置決めプラットフォームなどがあります。
産業用オートメーション機器
ロボットアームとジョイントモジュール
高負荷回転位置決めプラットフォーム
医療画像および診断システム
85mm フレームレス モーターは 、長いデューティ サイクル下でも安定した動作をサポートし、システム全体の効率を向上させながらメンテナンスの必要性を軽減します。
以下の技術データは、 85mm フレームレスモーター 85ZWC25X-1 および 85ZWC35X-1 に適用されます。
| モーターの特性 |
||||||||||||||||||||||||||||||||||||||||||||||
| モーター品番 | 85ZWC25X-1 | 85ZWC35X-1 | ||||||||||||||||||||||||||||||||||||||||||||
| ステータ外径 | mm | 85±0.043 | 85±0.043 | |||||||||||||||||||||||||||||||||||||||||||
| ローター内径 | mm | 52+0.046 | 52+0.046 | |||||||||||||||||||||||||||||||||||||||||||
| 全長(L) | mm | 20.3 | 30.1 | |||||||||||||||||||||||||||||||||||||||||||
| スタック長さ(L1) | mm | 13.8 | 23.6 | |||||||||||||||||||||||||||||||||||||||||||
| ローター長さ(L2) | mm | 25±0.2 | 35±0.2 | |||||||||||||||||||||||||||||||||||||||||||
| スロット数 | - | 18 | 18 | |||||||||||||||||||||||||||||||||||||||||||
| 極対 | - | 10 | 10 | |||||||||||||||||||||||||||||||||||||||||||
| 相間抵抗 | Ω | 0.14 | 0.06 | |||||||||||||||||||||||||||||||||||||||||||
| 相間インダクタンス | mH | 0.34 | 0.12 | |||||||||||||||||||||||||||||||||||||||||||
| 巻線の接続方法 | - | スター接続 | スター接続 | |||||||||||||||||||||||||||||||||||||||||||
| 絶縁クラス | - | F | F | |||||||||||||||||||||||||||||||||||||||||||
| 職務の種類 | - | S2 | S2 | |||||||||||||||||||||||||||||||||||||||||||
| フィードバック方法 | - | ホールセンサー | ホールセンサー | |||||||||||||||||||||||||||||||||||||||||||
| 転流角 | - | 120度 | 120度 | |||||||||||||||||||||||||||||||||||||||||||
| 絶縁強度（耐電圧） | - | AC500V/1mA/1秒 | AC500V/1mA/1秒 | |||||||||||||||||||||||||||||||||||||||||||
| 絶縁抵抗 | - | 100MΩ/DC500V | 100MΩ/DC500V | |||||||||||||||||||||||||||||||||||||||||||
| ステータ重量 | g | 315 | 460 | |||||||||||||||||||||||||||||||||||||||||||
| ローター重量 | g | 135 | 189 | |||||||||||||||||||||||||||||||||||||||||||
| 無負荷速度 | 回転数 | 3650 | 4700 | |||||||||||||||||||||||||||||||||||||||||||
| 無負荷電流 | あ | 0.6(参考値) | 2.4(参照) | |||||||||||||||||||||||||||||||||||||||||||
| 定格電圧 | VDC | 48 | 48 | |||||||||||||||||||||||||||||||||||||||||||
| 定格電力 | W | 422 | 827 | |||||||||||||||||||||||||||||||||||||||||||
| 定格トルク | N・m | 1.3 | 2 | |||||||||||||||||||||||||||||||||||||||||||
| 定格速度 | 回転数 | 3100 | 3950 | |||||||||||||||||||||||||||||||||||||||||||
| 定格電流 | あ | 10.3 | 20.6 | |||||||||||||||||||||||||||||||||||||||||||
| トルク定数 | Nm/A | 0.16 | 0.117 | |||||||||||||||||||||||||||||||||||||||||||
| 逆起電力定数（実効値） | Vrms/Krpm | 9.7 | 8.66 | |||||||||||||||||||||||||||||||||||||||||||
| ピークトルク | N・m | 3.9 | 6 | |||||||||||||||||||||||||||||||||||||||||||
| ピーク電流 | あ | 27 | 62 | |||||||||||||||||||||||||||||||||||||||||||
| ローター慣性モーメント | g・cm² | 1086 | 1520 | |||||||||||||||||||||||||||||||||||||||||||
| 寸法図 |
85mmフレームレスモーター 85ZWC25X-1
|
| 85mmフレームレスモーター 85ZXC35X-1
|
| リードアウトタイプ | リードアウトカラー | 関数 | |||||||||||||||||||||||||||
UL1332 AWG16 |
黄色 | U相 | |||||||||||||||||||||||||||
| 赤 | V相 | ||||||||||||||||||||||||||||
| 黒 | W相 | ||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
| トルク性能曲線 |
85mmフレームレスモーター 85ZWC25X-1
|
85mmフレームレスモーター 85ZXC35X-1
|
Q1: 85mm フレームレスモーターはロボットアームに適していますか?
はい、 85mm フレームレス モーター は中型から大型のロボット ジョイントで一般的に使用されています。
Q2: 85mmフレームレスモーターは 高トルクで連続運転できますか?
はい、適切な温度管理が必要です。
Q3: 85mm フレームレスモーターは 正確な位置決めをサポートしますか?
はい、 85mm フレームレスモーターは 高精度位置決めシステムに最適です。
Q4: OEM プロジェクトでカスタマイズは利用できますか?
はい、電気的カスタマイズと機械的カスタマイズの両方がサポートされています。
Q5: 85mm フレームレスモーターは ギアボックスなしで統合できますか?
はい、 85mm フレームレス モーター はダイレクト ドライブ アプリケーション向けに特別に設計されています。
Q6: このモーターはどの市場向けに設計されていますか?
主にヨーロッパと北米。
