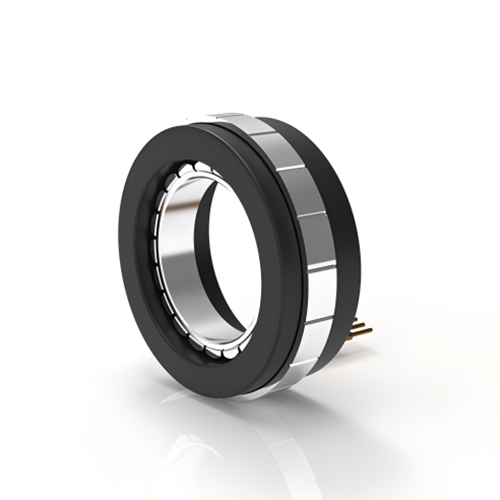

Moteur sans cadre de 85 mm pour systèmes industriels à entraînement direct et robotique

Présentation du produit du  moteur sans cadre de 85 mm

Le moteur sans cadre de 85 mm offre une capacité de couple améliorée et une stabilité thermique pour les applications exigeantes à entraînement direct. Conçue pour les systèmes industriels et robotiques, la série de moteurs sans cadre de 85 mm offre une rotation fluide, un rendement élevé et une excellente précision de contrôle sans la complexité de la transmission par engrenages.

Sa configuration sans cadre offre aux concepteurs de systèmes une flexibilité maximale en matière d'intégration mécanique et d'architecture système compacte.

Principales fonctionnalités

• Couple continu élevé pour les applications industrielles

• Faible couple d'encoche pour un positionnement précis

• Conception robuste pour un fonctionnement à long terme

• Personnalisation électrique et mécanique flexible

• Convient pour une servocommande haute performance




Applications typiques

Positionnement des applications

Le moteur sans cadre de 85 mm est conçu pour les systèmes à entraînement direct exigeants avec une capacité de charge plus élevée et des exigences strictes en matière de contrôle de mouvement.

Industries et cas d'utilisation typiques

Les applications typiques incluent les bras robotiques, les tables rotatives à charge élevée, les équipements d'automatisation industrielle et les plates-formes de positionnement de précision.

• Équipement d'automatisation industrielle

• Bras robotisés et modules articulaires

• Plateformes de positionnement rotatives à forte charge

• Systèmes d'imagerie médicale et de diagnostic




Valeur d'intégration

Le moteur sans cadre de 85 mm  permet un fonctionnement stable dans des cycles de service longs, contribuant ainsi à réduire les besoins de maintenance tout en améliorant l'efficacité globale du système.

Spécifications techniques (série de moteurs sans cadre de 85 mm)

moteur sans cadre.pdf

Les données techniques suivantes s'appliquent aux  moteurs sans cadre de 85 mm  85ZWC25X-1 et 85ZWC35X-1.

Caractéristiques du moteur

Numéro de pièce du moteur

85ZWC25X-1

85ZWC35X-1

Diamètre extérieur du stator

mm

85 ± 0,043

85 ± 0,043

Diamètre intérieur du rotor

mm

52+0,046

52+0,046

Longueur totale (L)

mm

20.3

30.1

Longueur de la pile (L1)

mm

13.8

23.6

Longueur du rotor (L2)

mm

25 ± 0,2

35 ± 0,2

Nombre d'emplacements

-

18

18

Paires de pôles

-

10

10

Résistance phase à phase

Ω

0.14

0.06

Inductance phase à phase

mH

0.34

0.12

Méthode de connexion d'enroulement

-

Connexion étoile

Connexion étoile

Classe d'isolation

-

F

F

Type de service

-

S2

S2

Méthode de rétroaction

-

Capteur à effet Hall

Capteur à effet Hall

Angle de déplacement

-

120o

120o

Force d'isolation (tension de tenue)

-

500 VCA/1 mA/1 s

500 VCA/1 mA/1 s

Résistance d'isolation

-

100 MΩ/500 V CC

100 MΩ/500 V CC

Poids du stator

g

315

460

Poids du rotor

g

135

189

Vitesse à vide

RPM

3650

4700

Courant à vide

UN

0,6(RÉF)

2.4(RÉF)

Tension nominale

VCC

48

48

Puissance nominale

W

422

827

Couple nominal

N·m

1.3

2

Vitesse nominale

RPM

3100

3950

Courant nominal

UN

10.3

20.6

Constante de couple

Nm/A

0.16

0.117

Constante de contre-EMF (valeur efficace)

Vrms/Krpm

9.7

8.66

Couple maximal

N·m

3.9

6

Courant de pointe

UN

27

62

Inertie du rotor

g·cm⊃2 ;

1086

1520

Dessin coté

Moteur sans cadre 85 mm  85ZWC25X-1

Moteur sans cadre 85 mm  85ZXC35X-1

Type de sortie

Couleur de sortie

Fonction

UL1332 AWG16

Jaune

Phase U

Rouge

Phase V

Noir

Phase W

Courbes de performances de couple

Moteur sans cadre 85 mm 85ZWC25X-1

Moteur sans cadre 85 mm 85ZXC35X-1

FAQ – Moteur sans cadre de 85 mm

Q1 : Le moteur sans cadre de 85 mm est-il adapté aux bras robotiques ?

Oui,  le moteur sans cadre de 85 mm  est couramment utilisé dans les articulations robotiques de taille moyenne à grande.

Q2 :  Le moteur sans cadre de 85 mm peut-il  fonctionner en continu à un couple élevé ?

Oui, avec une gestion thermique adaptée.

Q3 :  Le moteur sans cadre de 85 mm  permet-il un positionnement précis ?

Oui,  le moteur sans cadre de 85 mm  est idéal pour les systèmes de positionnement de haute précision.

Q4 : La personnalisation est-elle disponible pour les projets OEM ?

Oui, la personnalisation électrique et mécanique est prise en charge.

Q5 :  Un moteur sans cadre de 85 mm peut-il  être intégré sans boîte de vitesses ?

Oui,  le moteur sans cadre de 85 mm  est spécialement conçu pour les applications à entraînement direct.

Q6 : Pour quels marchés ce moteur est-il conçu ?

Principalement l'Europe et l'Amérique du Nord.
