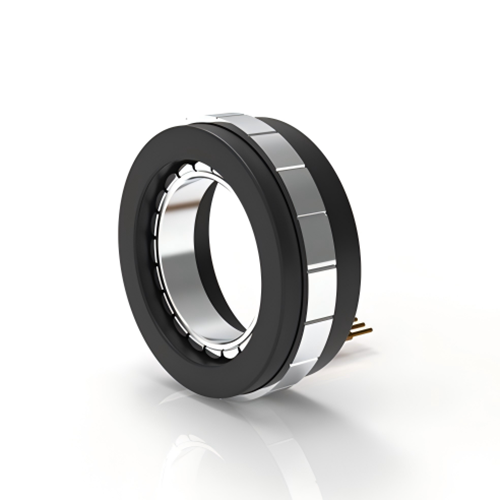

Endüstriyel Doğrudan Tahrikli ve Robotik Sistemler için 85mm Çerçevesiz Motor

Tipik Uygulamalar

Uygulama Konumlandırma

85 mm çerçevesiz motor, daha yüksek yük kapasitesine ve katı hareket kontrolü gereksinimlerine sahip zorlu doğrudan tahrikli sistemler için tasarlanmıştır.

Tipik Sektörler ve Kullanım Durumları

Tipik uygulamalar arasında robotik kollar, yüksek yüklü döner tablalar, endüstriyel otomasyon ekipmanları ve hassas konumlandırma platformları bulunur.

• Endüstriyel otomasyon ekipmanları

• Robotik kollar ve eklem modülleri

• Yüksek yüklü döner konumlandırma platformları

• Tıbbi görüntüleme ve teşhis sistemleri




Entegrasyon Değeri

85 mm çerçevesiz motor , uzun görev döngüleri altında istikrarlı çalışmayı destekleyerek genel sistem verimliliğini artırırken bakım ihtiyaçlarının azaltılmasına yardımcı olur.

Teknik Özellikler (85mm Çerçevesiz Motor Serisi)

Aşağıdaki teknik veriler  85 mm çerçevesiz motor 85ZWC25X-1 ve 85ZWC35X-1 için geçerlidir.

Motorun Özellikleri

Motor parça numarası

85ZWC25X-1

85ZWC35X-1

Stator dış çapı

mm

85±0,043

85±0,043

Rotor iç çapı

mm

52+0,046

52+0,046

Toplam uzunluk (L)

mm

20.3

30.1

Yığın uzunluğu (L1)

mm

13.8

23.6

Rotor uzunluğu (L2)

mm

25±0,2

35±0,2

Yuva sayısı

-

18

18

Kutup çiftleri

-

10

10

Faz-faz direnci

Ω

0.14

0.06

Fazdan faza endüktans

mH

0.34

0.12

Sargı bağlantı yöntemi

-

Yıldız bağlantısı

Yıldız bağlantısı

Yalıtım sınıfı

-

F

F

Görev türü

-

S2

S2

Geri bildirim yöntemi

-

Salon sensörü

Salon sensörü

Değiştirme açısı

-

120°

120°

Yalıtım gücü (Dayanım gerilimi)

-

500VAC/1mA/1s

500VAC/1mA/1s

Yalıtım direnci

-

100MΩ/500VDC

100MΩ/500VDC

Stator ağırlığı

G

315

460

Rotor ağırlığı

G

135

189

Yüksüz hız

RPM

3650

4700

Yüksüz akım

A

0,6(REF)

2.4(REF)

Nominal gerilim

VDC

48

48

Nominal güç

K

422

827

Nominal tork

N·m

1.3

2

Nominal hız

RPM

3100

3950

Nominal akım

A

10.3

20.6

Tork sabiti

Nm/A

0.16

0.117

Geri EMF sabiti (etkin değer)

Vrms/Krpm

9.7

8.66

Tepe torku

N·m

3.9

6

Tepe akımı

A

27

62

Rotor ataleti

g·cm²

1086

1520

Boyut Çizimi

85 mm çerçevesiz motor  85ZWC25X-1

85 mm çerçevesiz motor  85ZXC35X-1

Çıkış tipi

Çıkış rengi

İşlev

UL1332 AWG16

Sarı

U fazı

Kırmızı

V fazı

Siyah

W fazı

Tork Performans Eğrileri

85 mm çerçevesiz motor  85ZWC25X-1

85 mm çerçevesiz motor  85ZXC35X-1

çerçevesiz motor.pdf

SSS – 85mm Çerçevesiz Motor

S1: 85mm çerçevesiz motor robotik kollara uygun mu?

Evet, orta ve büyük robotik eklemlerde yaygın olarak 85mm çerçevesiz motor kullanılır.

S2: 85mm çerçevesiz motor sürekli olarak yüksek torkta çalışabilir mi?

Evet, uygun termal yönetimle.

S3: 85 mm çerçevesiz motor  hassas konumlandırmayı destekliyor mu?

Evet, 85 mm çerçevesiz motor, yüksek hassasiyetli konumlandırma sistemleri için idealdir.

S4: OEM projeleri için özelleştirme mevcut mu?

Evet, hem elektriksel hem de mekanik özelleştirme desteklenmektedir.

S5: 85mm çerçevesiz motor, dişli kutusu olmadan entegre edilebilir mi?

Evet, 85 mm çerçevesiz motor, doğrudan tahrikli uygulamalar için özel olarak tasarlanmıştır.

S6: Bu motor hangi pazarlar için tasarlandı?

Başta Avrupa ve Kuzey Amerika olmak üzere.
