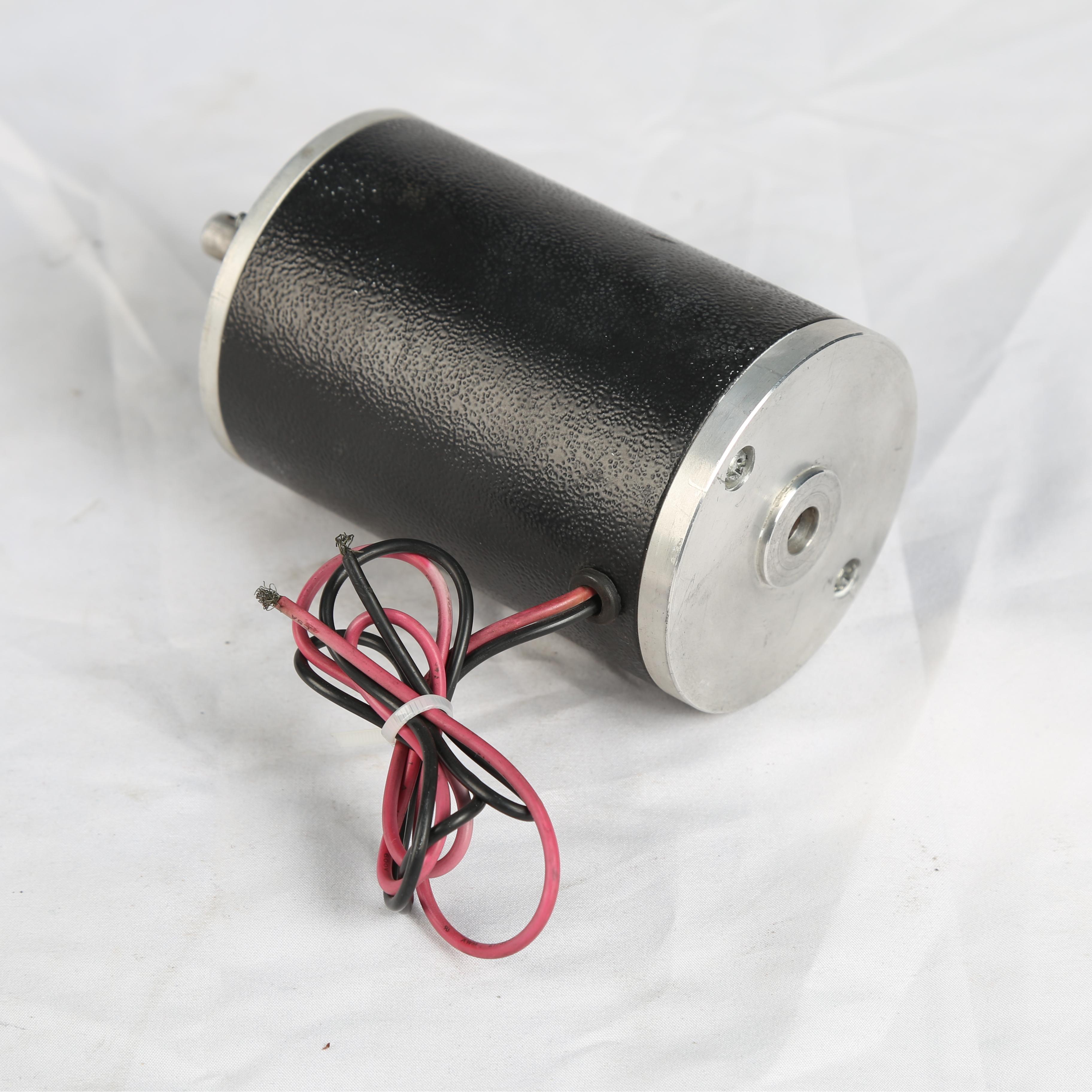

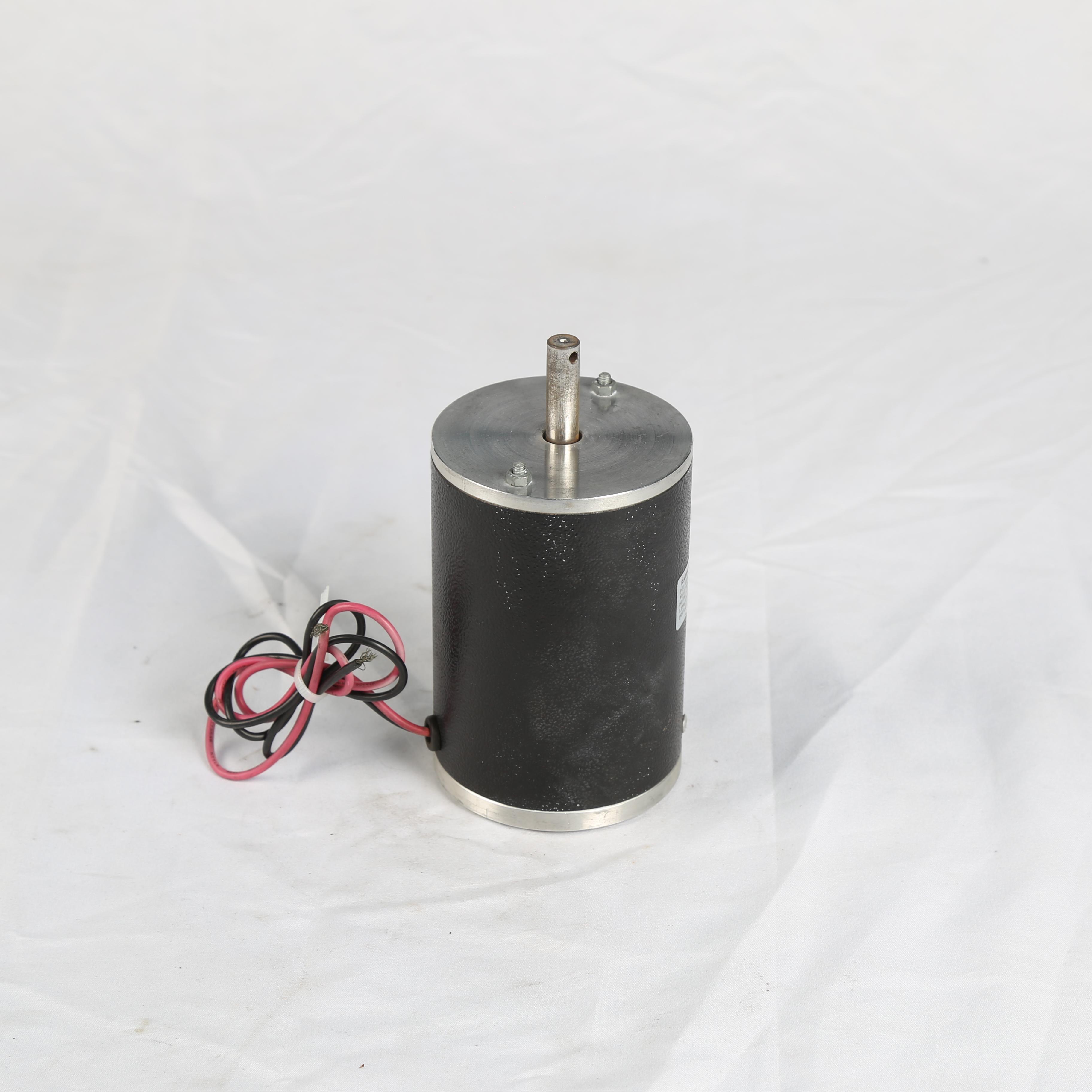

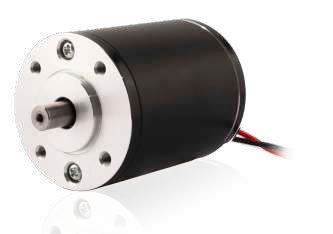

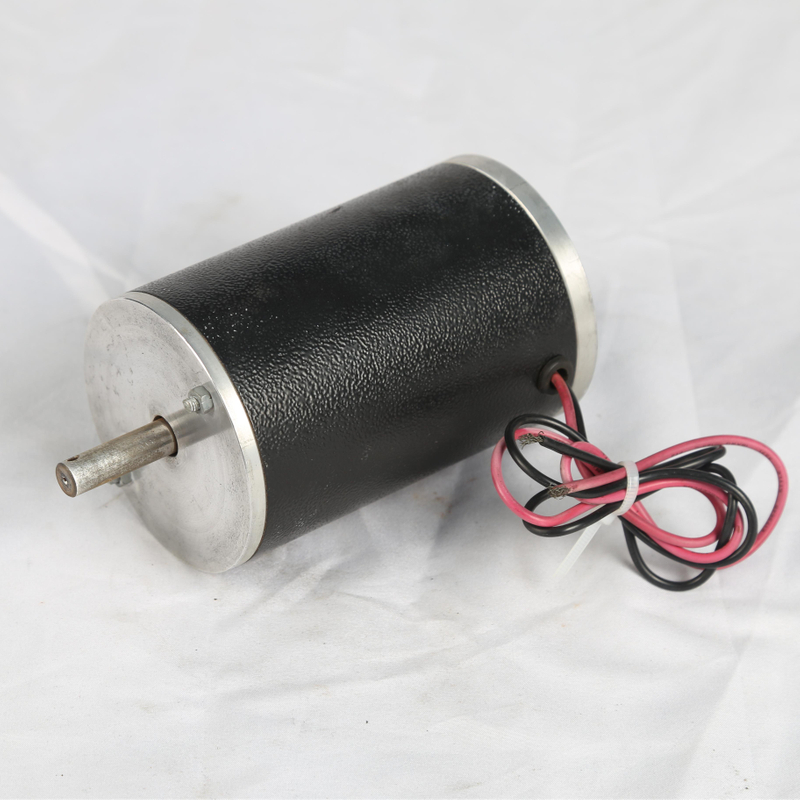

50ZYT 브러시형 DC 모터는 프레임 크기가 50mm이고 소형 DC 모터 플랫폼에 비해 더 높은 토크 성능을 제공합니다.
50ZYT 브러시형 DC 모터는 콤팩트한 크기와 향상된 기계 출력 간의 균형이 필요한 응용 분야를 위해 설계되었습니다.
50ZYT 브러시형 DC 모터 시리즈는 브러시형 DC 기술의 단순성과 신뢰성을 유지하면서 부하 처리에 더 큰 유연성을 제공합니다. 안정적인 작동과 제어 용이성이 필수적인 산업 및 상업용 장비에 매우 적합합니다.
외경 50mm 브러시드 DC 모터
42mm 모터에 비해 토크 증가
다양한 부하에서도 안정적인 성능
산업 시스템에 쉽게 통합
맞춤형 및 대량 공급을 위한 OEM 중심 설계
50ZYT 브러시형 DC 모터 는 필요한 응용 분야에 일반적으로 선택됩니다. 적당한 토크, 안정적인 작동 및 견고한 기계 설계가 .
펌프 시스템에서 50ZYT 브러시 DC 모터는 일관된 흐름과 내구성이 요구되는 워터 펌프 및 소형 오일 펌프에 자주 사용됩니다. 모터는 시스템 설계에 따라 다양한 변위 범위에 맞게 조정될 수 있습니다.
자동화 장비에서 50ZYT 브러시형 DC 모터는 장기간 작동하고 복잡한 제어 전자 장치 없이 신뢰할 수 있는 성능이 필요한 드라이브 장치에 적합합니다.
워터 펌프 및 소형 오일 펌프 시스템
자동화 및 자재 취급 장비
전동 액추에이터 및 드라이브 어셈블리
포장 및 가공 기계
맞춤형 OEM 산업용 장비
다음 기술 데이터는 50mm 50ZYT 브러시 DC 모터 에 적용됩니다..
정격 전압 옵션: 24V 등
정격 속도: 1700rpm(맞춤형)
정격 토크: 22.5mN.m(맞춤형)
출력 전력 범위: 4W(맞춤형)
외경 50mm
맞춤형 커버 장착 크기
맞춤형 케이블 길이 및 단자
기어박스로 맞춤화 가능하며 다양한 리니어 액츄에이터로 설계 가능
| 모터 특성 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 모터 부품 번호 | 50ZYTC60-1 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 정격전압 | 다섯 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||
| 정격 토크 | mN·m | 22.5 | |||||||||||||||||||||||||||||||||||||||||||||||
| 정격 속도 | RPM | 1700 | |||||||||||||||||||||||||||||||||||||||||||||||
| 정격전류 | 에이 | 0.5 | |||||||||||||||||||||||||||||||||||||||||||||||
| 무부하 속도 | RPM | 2300 | |||||||||||||||||||||||||||||||||||||||||||||||
| 무부하 전류 | 에이 | 0.2 | |||||||||||||||||||||||||||||||||||||||||||||||
| 정격 출력 | 여 | 4 | |||||||||||||||||||||||||||||||||||||||||||||||
| 실속 토크 | mN·m | 80 | |||||||||||||||||||||||||||||||||||||||||||||||
| 실속 현재 | 에이 | 1.1 | |||||||||||||||||||||||||||||||||||||||||||||||
| 토크 상수 | mNm/A | 86.4 | |||||||||||||||||||||||||||||||||||||||||||||||
| 역기전력 상수 | V/Krpm | 9.05 | |||||||||||||||||||||||||||||||||||||||||||||||
| 종단 저항 | Ω | 20.2 | |||||||||||||||||||||||||||||||||||||||||||||||
| 단자 인덕턴스 | MH | 11 | |||||||||||||||||||||||||||||||||||||||||||||||
| 로터 관성 | g.cm² | 130 | |||||||||||||||||||||||||||||||||||||||||||||||
| 시동 토크 | mN·m | 32 | |||||||||||||||||||||||||||||||||||||||||||||||
| 소음(주변 소음 20dB, 테스트 거리 1m) | 데시벨 | <48 | |||||||||||||||||||||||||||||||||||||||||||||||
| 수명 | 시간 | >2500 | |||||||||||||||||||||||||||||||||||||||||||||||
| 절연저항 | - | 100MΩ/250V | |||||||||||||||||||||||||||||||||||||||||||||||
| 듀티 사이클 | - | S1 | |||||||||||||||||||||||||||||||||||||||||||||||
| 모터 무게 | kg | 0.38 | |||||||||||||||||||||||||||||||||||||||||||||||

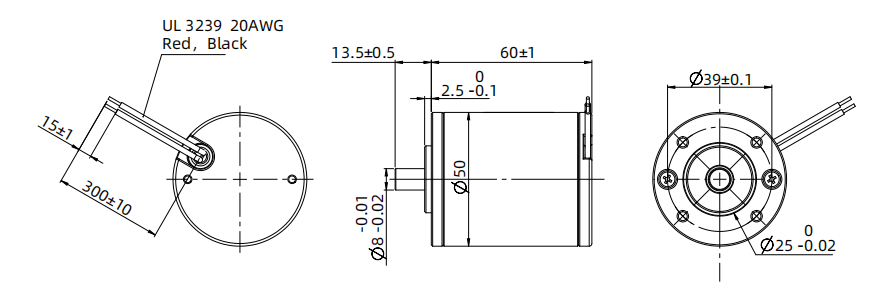

| 50ZYTC60-1 50mm 모터 도면 |
 |

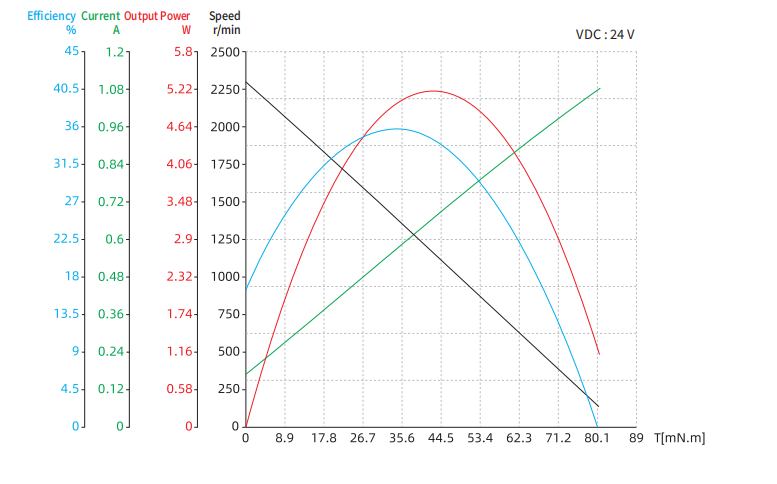

| 50ZYTC60-1 50mm 모터 성능 곡선 |
 |
50ZYT 브러시형 DC 모터는 펌프, 자동화 장비 및 중부하 드라이브 시스템에 이상적입니다.
예, 적절한 부하 매칭 및 냉각 설계가 가능합니다.
예, 전기적 및 기계적 매개변수를 맞춤 설정할 수 있습니다.
예, 요구 사항에 따라 기어박스 옵션을 사용할 수 있습니다.
예, 50ZYT 브러시형 DC 모터 는 산업용 및 상업용으로 설계되었습니다.
네, 프로토타입부터 대량 생산까지 가능합니다.
