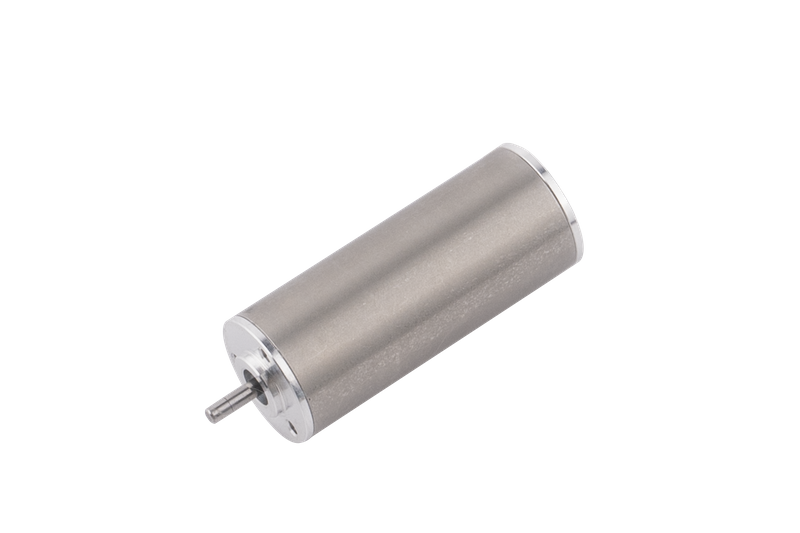

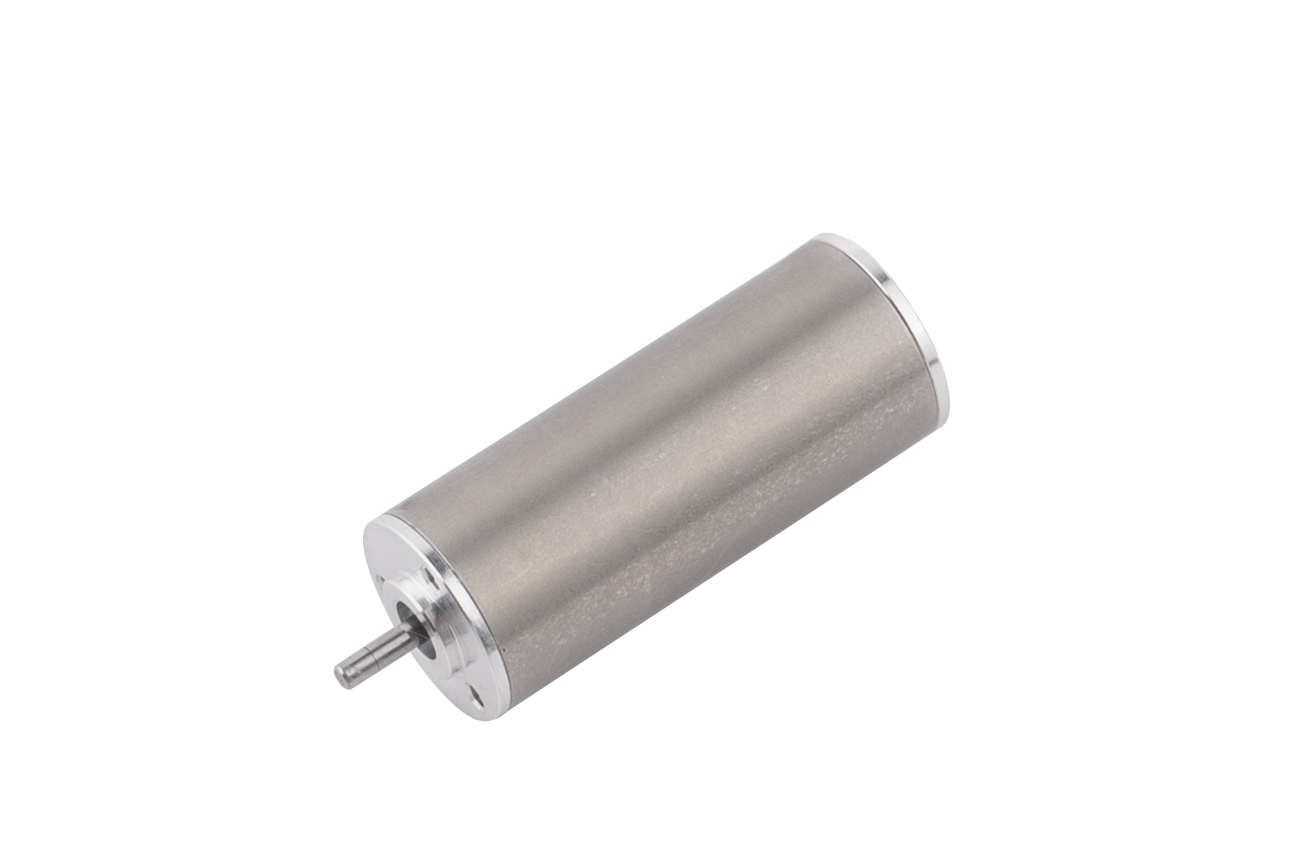

Kompakt Hareket Sistemleri için 14mm Yuvasız Fırçasız Motor

Tipik Uygulamaları 14mm Yuvasız Fırçasız DC Motorun

14 mm yarıksız fırçasız DC motor, gerektiren kompakt sistemlerde yaygın olarak kullanılır istikrarlı hareket kalitesi ve daha yüksek mekanik sağlamlık .

Tipik uygulamalar şunları içerir:

• Kompakt servo mekanizmaları

• Kamera odaklama ve konumlandırma sistemleri

• Küçük robotik aktüatörler

• Hassas dozaj ve dağıtım cihazları




Uygulamada Öne Çıkanlar

• Değişken yükler altında kararlı dönüş

• Kapalı sistemlerde azaltılmış akustik gürültü

• Hassas konumlandırma için yüksek tekrarlanabilirlik

• Modern BLDC sürücülerle mükemmel uyumluluk

Teknik  Özellikleri 14mm Yuvasız Fırçasız DC Motorun

Aşağıdaki teknik veriler 14mm yarıksız fırçasız DC motor için geçerlidir.

Elektriksel Parametreler

• Nominal voltaj seçenekleri: 6V vb.

• Nominal hız: 15000 rpm (özelleştirilmiş)

• Nominal Tork: 4 mN.m (özelleştirilmiş)


• Çıkış gücü: 5,1W (özelleştirilmiş)

İsteğe Bağlı Yapılandırmalar

• Hall sensörleri veya kodlayıcı geri bildirimi

• Özelleştirilmiş şaft veya konnektör tipleri

• Kablo veya terminal çeşitleri




Slotsuz motor.pdf



Motorun Özellikleri

Motor parça numarası

14ZWWC36

Kutup çiftleri

-

1

Terminal direnci, Faz-Faz

Ω

0.87

Terminal endüktansı, Faz-Faz

mH

0.04

Sargı bağlantı yöntemi

-

Delta bağlantısı

Yalıtım sınıfı

-

B

Görev türü

-

S1

Geri bildirim yöntemi

-

Salon sensörü

Değiştirme açısı

-

120°

Yalıtım gücü (Dayanım gerilimi)

-

500VAC/1KHz/1mA/1s

Yalıtım direnci

-

100MΩ/500VDC

Ağırlık

G

34.2

Nominal gerilim

V

6

Nominal güç

K

5.1

Nominal tork

mN·m

4

Nominal hız

RPM

12152

Nominal akım

A

1.3

Yük hızı yok

RPM

15000

Yük akımı yok

A

0.18

Motor verimliliği

%

66

Gürültü (Ortam gürültüsü 20dB, test mesafesi 1m)

dB

<50

Termal Direnç (Yüksüz)

K/W

9.35

Ortam sıcaklığı

°C

22.3

Maksimum sarma sıcaklığı

°C

70

Tork sabiti

mN·m/A

3.08

Geri EMF sabiti - tepe değeri

V/Krpm

0.46

Geri EMF sabiti - etkin değer

V/Krpm

0.32

Tepe torku

mN·m

20

Tepe akımı

A

6

Rotor ataleti

g·cm²

0.15

Mekanik zaman sabiti

Bayan

1.38

Bitiş zili

-

Paslanmaz çelik

Rulman

-

Sabit bilyalı rulman

Mıknatıs

-

Sinter NdFeB

Dönme mili

-

Karbon çeliği

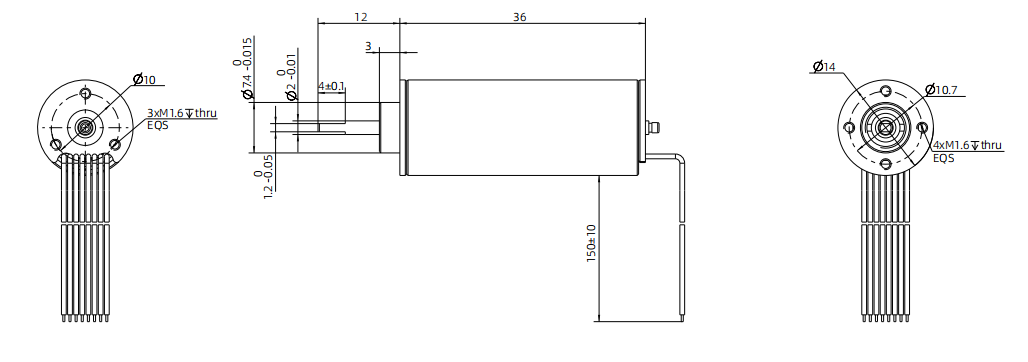

Boyut Çizimi  14 mm yarıksız fırçasız motorun  14ZWWC36

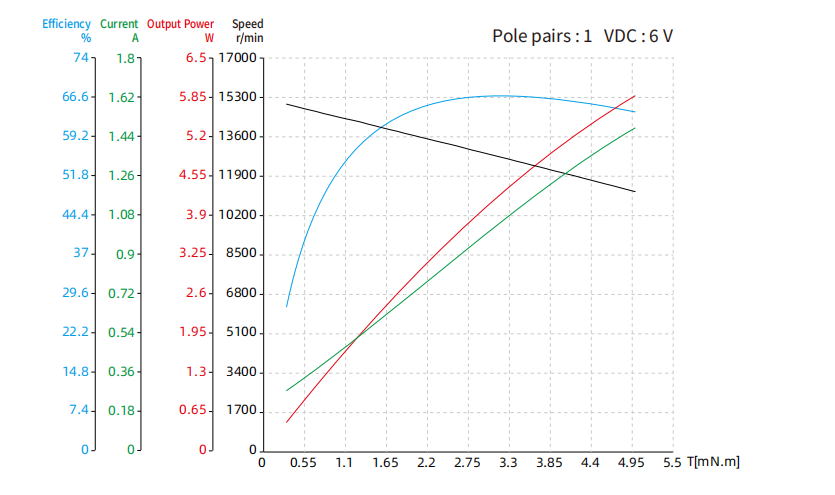

Performans Eğrisi  14 mm yarıksız fırçasız motorun  14ZWWC36

SSS – 14mm Yuvasız Fırçasız DC Motor

S1: 14 mm yarıksız fırçasız DC motor servo motor olarak çalışabilir mi?

Evet, uygun bir kontrolör ve kodlayıcıyla eşleştirildiğinde.

S2: Yuvasız tasarım konumlandırma doğruluğunu artırır mı?

Evet. Tork dalgalanmasını önemli ölçüde azaltır ve kontrol düzgünlüğünü artırır.

S3: Aktif soğutma gerekli mi?

Hayır. Çoğu uygulamada doğal soğutma yeterlidir.

S4: Özelleştirme mevcut mu?

Evet. Elektriksel ve mekanik parametreler özelleştirilebilir.

S5: 14 mm yarıksız fırçasız DC motor robotik uygulamalar için uygun mudur?

Evet, özellikle kompakt robotik eklemler ve aktüatörler için.

S6: Prototip ve toplu üretimi destekliyor musunuz?

Evet, erken geliştirme aşamasından seri üretime kadar.
