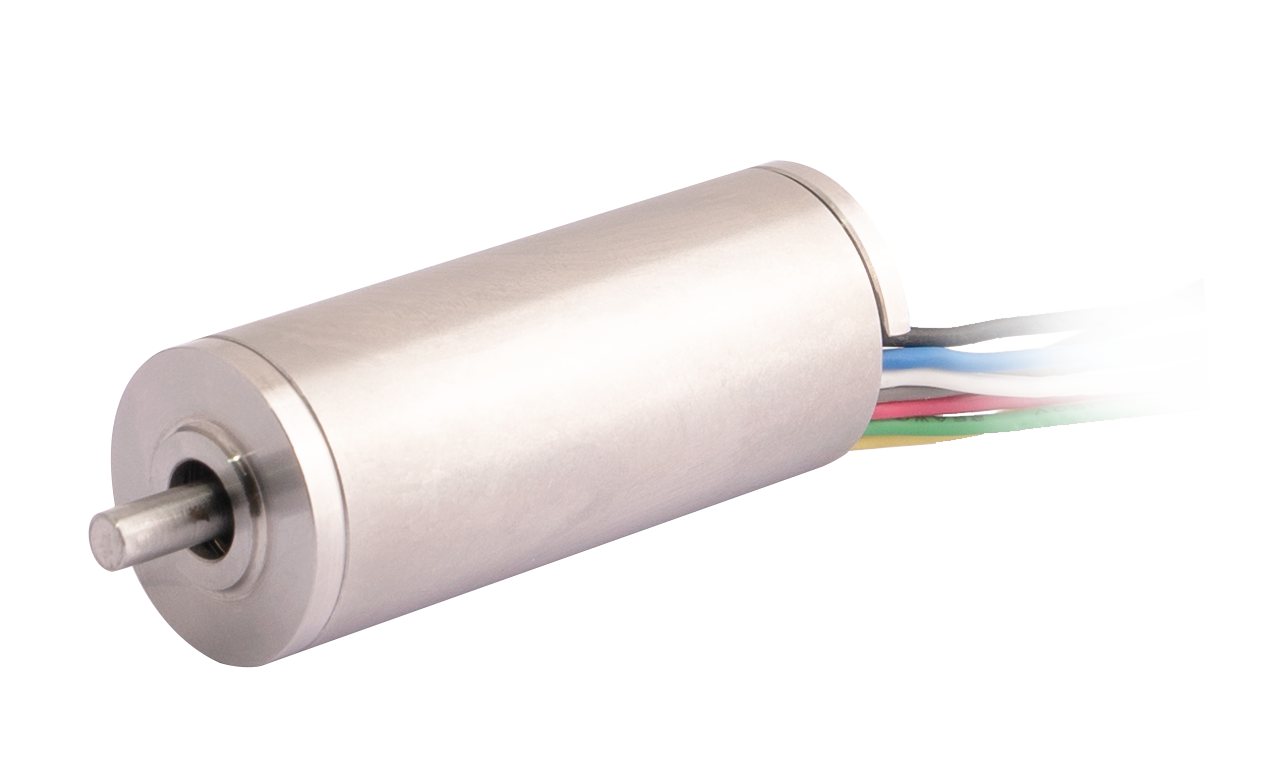

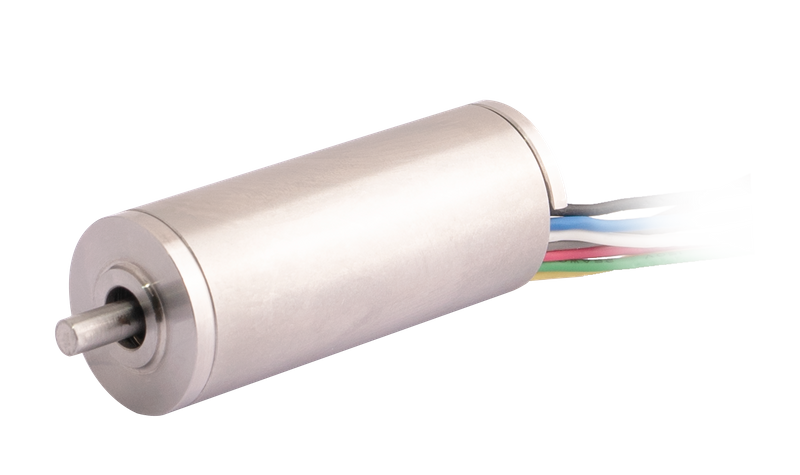

Hassas Otomasyon için 16mm Yuvasız Fırçasız DC Motor

Tipik Uygulamaları 16mm Yuvasız Fırçasız DC Motorun

16 mm yarıksız fırçasız DC motor, yaygın olarak kullanılmaktadır kompakt endüstriyel ve robotik alt sistemlerde .

Uygulama senaryoları şunları içerir:

• Küçük robotik eklemler ve uç efektörler

• Hassas doğrusal aktüatörler

• Kompakt endüstriyel otomasyon modülleri

• Akıllı takımlama ve montaj sistemleri




Uygulamada Öne Çıkanlar

• Dinamik yükler altında düzgün hareket

• Düşük titreşim nedeniyle azaltılmış mekanik aşınma

• Şanzıman boşluğu olmayan servo benzeri performans

• Uzun süreli sürekli çalışmaya uygundur

Teknik  Özellikleri 16mm Slotsuz Fırçasız DC Motorun

Aşağıdaki teknik veriler 16mm yarıksız fırçasız DC motor için geçerlidir.

Elektriksel Parametreler

• Nominal voltaj seçenekleri: 12-48V.

• Nominal hız: 32300-51300 rpm (özelleştirilmiş)

• Nominal Tork: 3,2-14,6 mN.m (özelleştirilmiş)


• Çıkış gücü: 10,8-73,5W (özelleştirilmiş)

İsteğe Bağlı Yapılandırmalar

• Hall sensörleri veya kodlayıcı geri bildirimi

• Özelleştirilmiş şaft veya konnektör tipleri

• Kablo veya terminal çeşitleri




Slotsuz motor.pdf



Motorun Özellikleri
Motor parça numarası												16ZWWC24-1SZ									16ZWWC40																														16ZWWC56-5SZ
Kutup çiftleri							-					1									1							1					1							1					1						1
Terminal direnci, Faz-Faz							Ω					2.408									0.63							1.31					1.85							3.15					0.3196						0.4971
Terminal endüktansı, Faz-Faz							mH					0.067									0.033							0.045					0.096							0.2					0.014						0.033
Sargı bağlantı yöntemi							-					Delta bağlantısı									Yıldız bağlantısı							Yıldız bağlantısı					Yıldız bağlantısı							Yıldız bağlantısı					Delta bağlantısı						Yıldız bağlantısı
Yalıtım sınıfı							-					B									B							B					B							B					B						B
Görev türü							-					S2									S2							S2					S2							S2					S2						S2
Geri bildirim yöntemi							-					Salon sensörü									Salon sensörü							Salon sensörü					Salon sensörü							Salon sensörü					Salon sensörü						Salon sensörü
Değiştirme açısı							-					120°									120°							120°					120°							120°					120°						120°
Yalıtım gücü (Dayanım gerilimi)							-														500VAC/1KHz/1mA/1s
Yalıtım direnci							-														100MΩ/500VDC
Ağırlık							G					26.5									47							47					47							47					47						63
Nominal gerilim							V					12									18							24					36							48					12						24
Nominal güç							K					10.8									33							39					39							39					27.26						73.5
Nominal tork							mN·m					3.2									7.4							7.4					7.5							7.4					7.5						14.6
Nominal hız							RPM					32300									44000							51300					50000							50000					34700						48100
Nominal akım							A					1.21									2.19							1.96					1.32							0.95					3						3.81
Yük hızı yok							RPM					44000									50000							58000					56000							56000					40000						54000
Yük akımı yok							A					0.35									0.31							0.22					0.15							0.12					0.4						0.5
Motor verimliliği							%					75.5									85							84					82.4							84.92					81.4						87.1
Gürültü (Ortam gürültüsü 20dB, test mesafesi 1m)							dB					<50									<50							<50					<50							<50					<50						<50
Termal Direnç (Yüksüz)							K/W					-									1.22							1.33					1.47							1.07					-						-
Termal Zaman Sabiti (Yüksüz)							S					-									420							450					480							390					-						-
Ortam sıcaklığı							°C					22.3									22.3							22.3					22.3							22.3					22.3						22.3
Maksimum sarma sıcaklığı (Yüksüz)							°C					-									63							75					80							63.8					-						-
Tork sabiti							mN·m/A					2.6									3.38							3.78					5.66							7.75					2.86						4.24
Geri EMF sabiti - tepe değeri							V/Krpm					0.38									0.50							0.56					0.84							1.15					0.42						0.62
Geri EMF sabiti - etkin değer							V/Krpm					0.27									0.35							0.40					0.59							0.81					0.3						0.44
Tepe torku							mN·m					9									96.65							69.21					110.19							118.13					53						140
Tepe akımı							A					4.9									29							18					19							15					19						39
Rotor ataleti							g·cm²					0.3									0.583							0.583					0.583							0.583					0.58						0.8
Mekanik zaman sabiti							Bayan					10.69									3.21							5.35					3.36							3.06					2.28						2.21
Bitiş zili							-														Paslanmaz çelik
Rulman							-														Sabit bilyalı rulman
Mıknatıs							-														Sinter NdFeB
Dönme mili							-														Karbon çeliği

16 mm yarıksız fırçasız motorun Boyut Çizimi  16ZWWC24/16ZWWC40/16ZWWC56

Performans Eğrisi  16 mm yarıksız fırçasız motorun  16ZWWC24

Performans Eğrisi  16 mm yarıksız fırçasız motorun  16ZWWC40

Performans Eğrisi  16 mm yarıksız fırçasız motorun  16ZWWC56
