정밀 자동화를 위한 16mm 슬롯리스 브러시리스 DC 모터

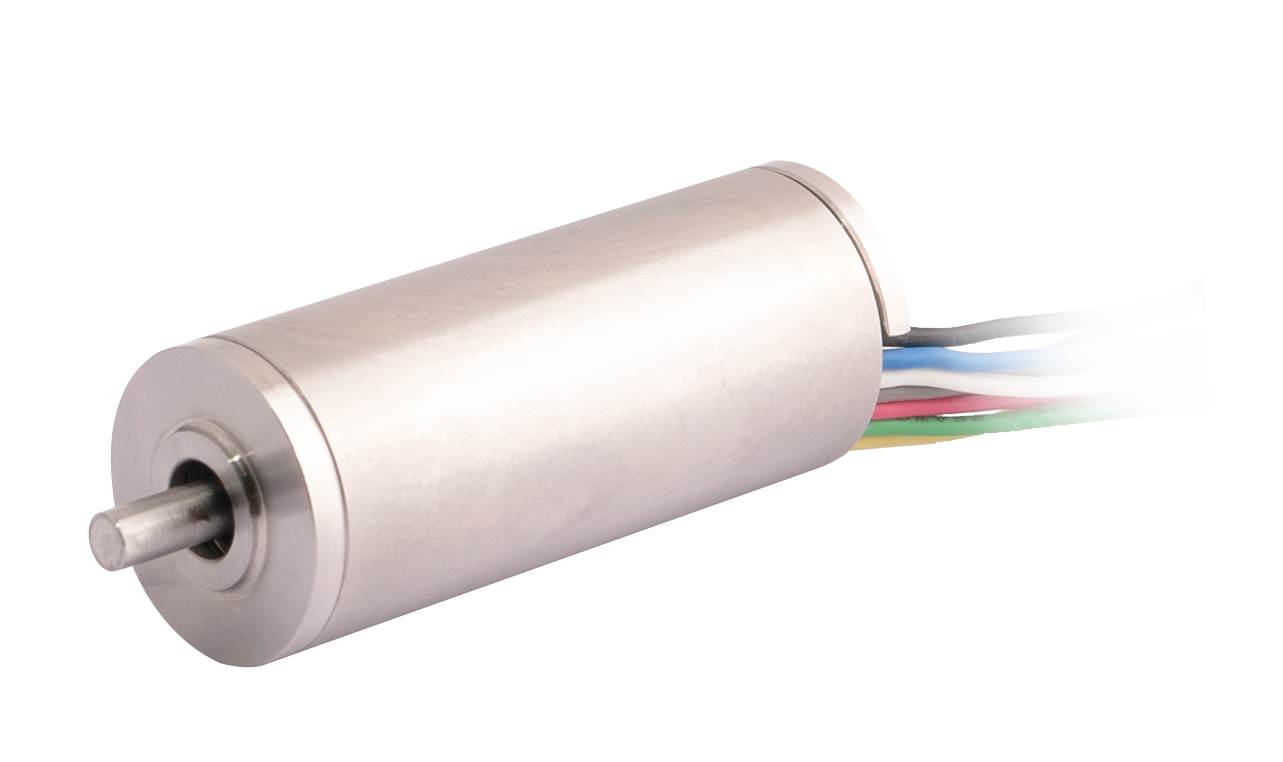

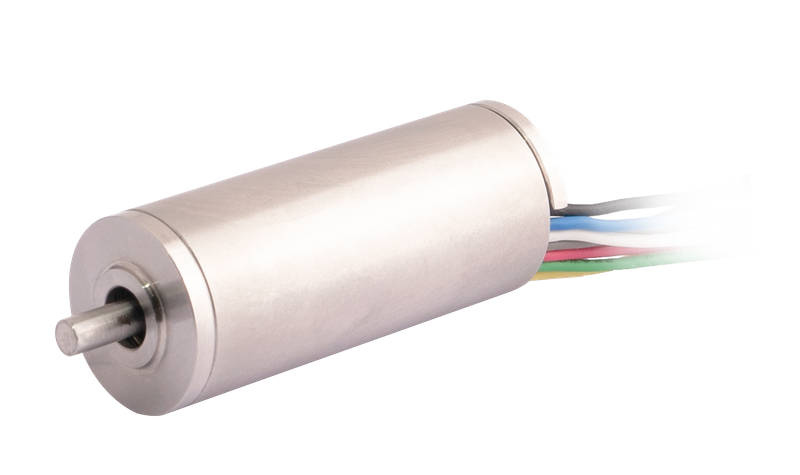

16mm 슬롯리스 브러시리스 DC 모터 – 제품 개요

16mm 슬롯리스 브러시리스 DC 모터는 크기, 토크 밀도 및 제어 가능성 간의 탁월한 균형을 제공하므로 소형 산업 자동화 및 로봇 시스템에 널리 사용됩니다.

더 작은 프레임에 비해 16mm 슬롯리스 브러시리스 DC 모터는 슬롯리스 기술의 핵심 장점을 유지하면서 더 높은 연속 토크를 지원합니다.

주요 특징

• 높은 토크 대 크기 비율

• 정밀한 모션을 위한 제로 코깅 토크

• 자동화에 적합한 컴팩트한 폼 팩터

• 안정적인 열 성능

• 유연한 전기 구성

• 산업용으로 긴 수명

의 일반적인 응용 분야 16mm 슬롯리스 브러시리스 DC 모터

16mm 슬롯리스 브러시리스 DC 모터는  에 널리 채택됩니다. 소형 산업 및 로봇 하위 시스템 .

애플리케이션 시나리오는 다음과 같습니다.

• 소형 로봇 관절 및 엔드 이펙터

• 정밀 선형 액추에이터

• 컴팩트한 산업 자동화 모듈

• 스마트 툴링 및 조립 시스템




애플리케이션 하이라이트

• 동적 하중 하에서 부드러운 움직임

• 낮은 진동으로 인한 기계적 마모 감소

• 기어박스 백래시가 없는 서보와 유사한 성능

• 장기간 연속 운전에 적합

기술  사양 16mm 슬롯리스 브러시리스 DC 모터 의

다음 기술 데이터는  16mm 슬롯리스 브러시리스 DC 모터 에 적용됩니다..

전기적 매개변수

• 정격 전압 옵션: 12-48V.

• 정격 속도: 32300-51300rpm(맞춤형)

• 정격 토크: 3.2-14.6mN.m(맞춤형)


• 출력 전력: 10.8-73.5W(맞춤형)

선택적 구성

• 홀 센서 또는 인코더 피드백

• 맞춤형 샤프트 또는 커넥터 유형

• 케이블 또는 단자 변형




무슬롯모터.pdf



모터 특성
모터 부품 번호												16ZWWC24-1SZ									16ZWWC40																														16ZWWC56-5SZ
극 쌍							-					1									1							1					1							1					1						1
종단 저항, 위상-위상							Ω					2.408									0.63							1.31					1.85							3.15					0.3196						0.4971
단자 인덕턴스, 위상-위상							MH					0.067									0.033							0.045					0.096							0.2					0.014						0.033
권선접속 방식							-					델타 연결									스타 연결							스타 연결					스타 연결							스타 연결					델타 연결						스타 연결
절연 등급							-					비									비							비					비							비					비						비
의무 유형							-					S2									S2							S2					S2							S2					S2						S2
피드백 방법							-					홀 센서									홀 센서							홀 센서					홀 센서							홀 센서					홀 센서						홀 센서
정류 각도							-					120°									120°							120°					120°							120°					120°						120°
절연강도 (내전압)							-														500VAC/1KHz/1mA/1초
절연저항							-														100MΩ/500VDC
무게							g					26.5									47							47					47							47					47						63
정격전압							다섯					12									18							24					36							48					12						24
정격 출력							여					10.8									33							39					39							39					27.26						73.5
정격 토크							mN·m					3.2									7.4							7.4					7.5							7.4					7.5						14.6
정격 속도							RPM					32300									44000							51300					50000							50000					34700						48100
정격전류							에이					1.21									2.19							1.96					1.32							0.95					3						3.81
로드 속도 없음							RPM					44000									50000							58000					56000							56000					40000						54000
부하 전류 없음							에이					0.35									0.31							0.22					0.15							0.12					0.4						0.5
모터 효율							%					75.5									85							84					82.4							84.92					81.4						87.1
소음(주변 소음 20dB, 테스트 거리 1m)							데시벨					<50									<50							<50					<50							<50					<50						<50
내열성 (무부하)							K/W					-									1.22							1.33					1.47							1.07					-						-
열 시정 수(무부하)							에스					-									420							450					480							390					-						-
주변 온도							℃					22.3									22.3							22.3					22.3							22.3					22.3						22.3
최대 권선 온도(무부하)							℃					-									63							75					80							63.8					-						-
토크 상수							mN·m/A					2.6									3.38							3.78					5.66							7.75					2.86						4.24
역기전력 상수 - 피크 값							V/Krpm					0.38									0.50							0.56					0.84							1.15					0.42						0.62
역기전력 상수 - 유효값							V/Krpm					0.27									0.35							0.40					0.59							0.81					0.3						0.44
피크 토크							mN·m					9									96.65							69.21					110.19							118.13					53						140
피크 전류							에이					4.9									29							18					19							15					19						39
로터 관성							g·cm²					0.3									0.583							0.583					0.583							0.583					0.58						0.8
기계적 시정 수							ms					10.69									3.21							5.35					3.36							3.06					2.28						2.21
종료 벨							-														스테인레스 스틸
베어링							-														깊은 홈 볼 베어링
자석							-														소결 NdFeB
회전축							-														탄소강

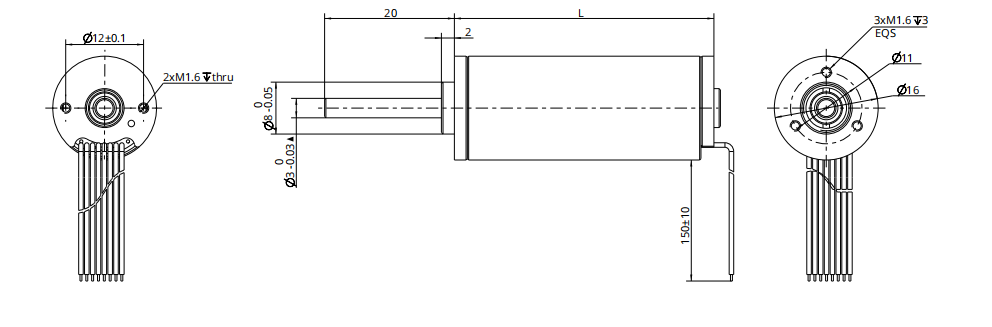

의 치수 도면 16mm 슬롯리스 브러시리스 모터 16ZWWC24/16ZWWC40/16ZWWC56

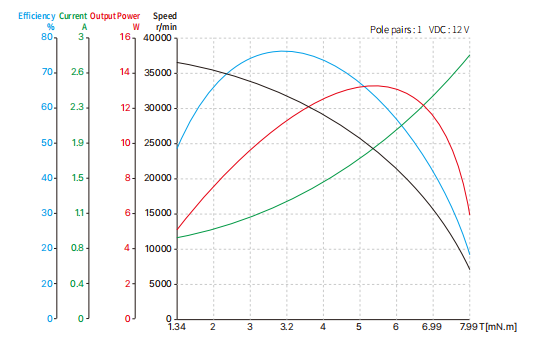

의 성능 곡선 16mm 슬롯리스 브러시리스 모터 16ZWWC24

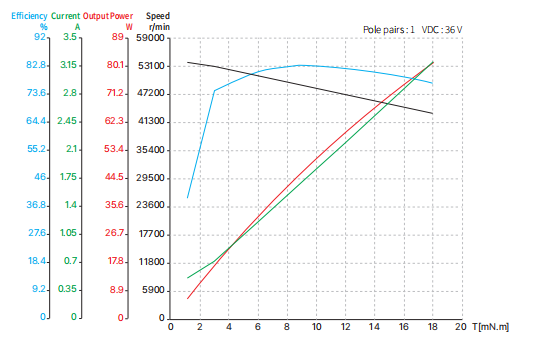

의 성능 곡선 16mm 슬롯리스 브러시리스 모터 16ZWWC40

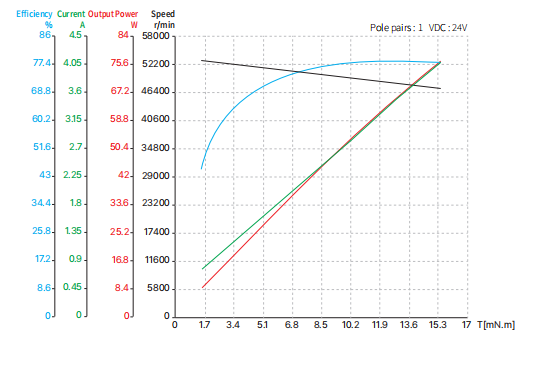

의 성능 곡선 16mm 슬롯리스 브러시리스 모터 16ZWWC56

FAQ – 16mm 슬롯리스 브러시리스 DC 모터

Q1:  16mm 슬롯리스 브러시리스 DC 모터가  산업 자동화에 적합합니까?

예.  16mm 슬롯리스 브러시리스 DC 모터는  소형 산업 시스템용으로 설계되었습니다.

Q2:  16mm 슬롯리스 브러시리스 DC 모터가  소형 서보 모터를 대체할 수 있습니까?

예, 특히 공간이 제한된 애플리케이션에서는 더욱 그렇습니다.

Q3: 무슬롯 설계로 진동이 감소합니까?

예, 슬롯형 모터에 비해 상당히 높습니다.

Q4: 토크와 속도에 대한 맞춤화가 가능합니까?

예, 권선 및 전기 설계를 통해 가능합니다.

Q5:  16mm 슬롯리스 브러시리스 DC 모터가  지속적으로 작동할 수 있습니까?

예, 적절한 열 설계를 사용하면 가능합니다.

Q6: OEM 브랜드가 지원됩니까?

예, 전체 OEM 및 ODM 서비스를 이용할 수 있습니다.
